Vestel 17IPS72 Besleme Kartı – (23332051) 49UB8300 Orijinal 4K TV Çıkma Power Supply

Vestel’in yüksek çözünürlüklü 4K Ultra HD (UHD) ve Smart TV özellikli büyük ekran televizyon şaselerinde yer alan, 17IPS72 parça numaralı (Ürün Barkod No: 23332051) orijinal çıkma televizyon besleme (Power Supply) kartıdır. Büyük ekranlı ve çoklu LED bar yapısına sahip panellerin yüksek akım gereksinimlerini, dalgalanma veya voltaj çökmesi yaşatmadan kararlı bir şekilde dağıtan, tek katmanlı endüstriyel kahverengi PCB mimarisine sahip gelişmiş bir orijinal güç katıdır.

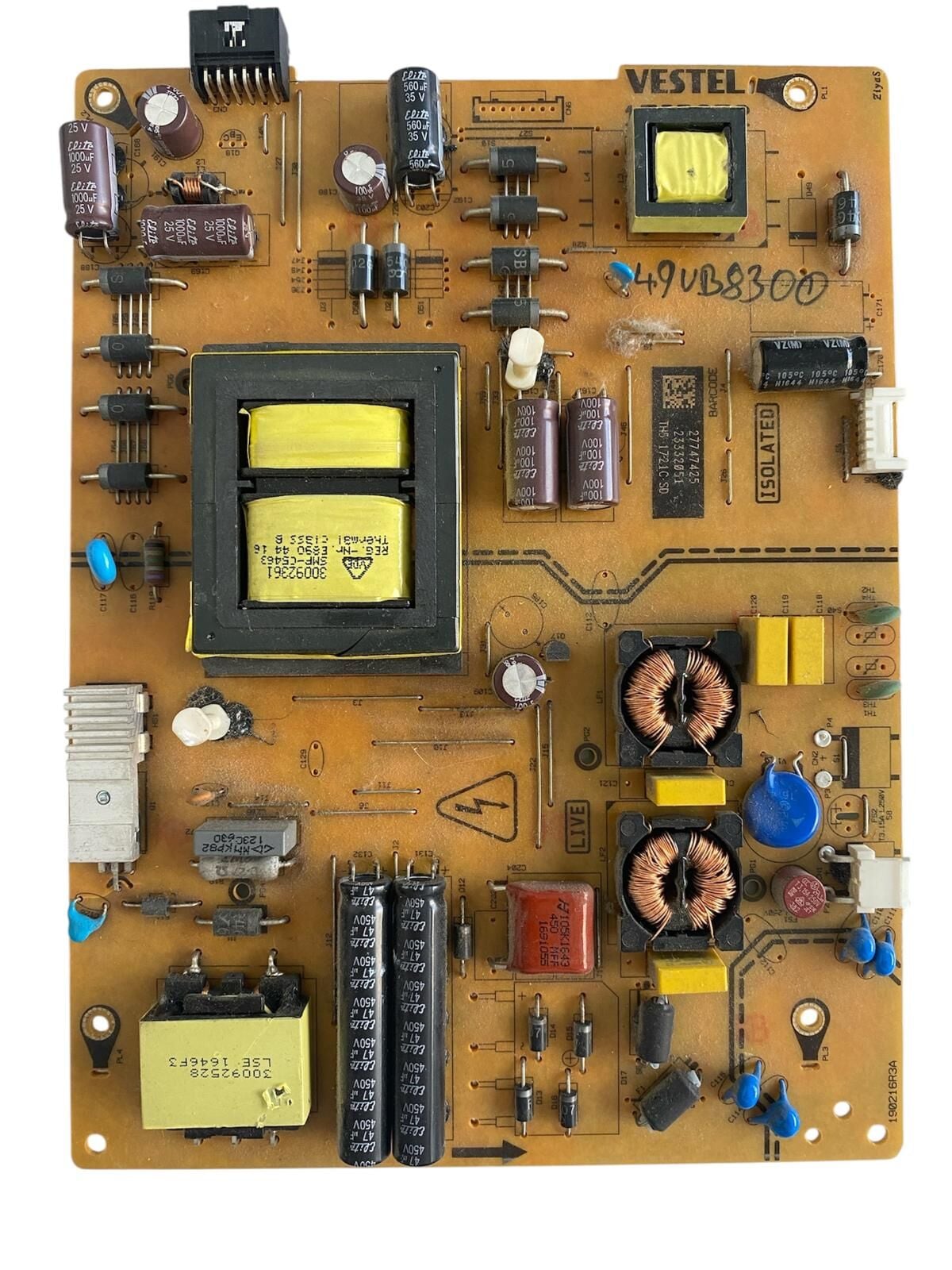

Kartın teknik komponent mimarisi incelendiğinde; sağ alt köşede şebeke gerilimini filtreleyen çift EMI bobini, mavi emniyet kondansatör grubu, varistör ve koruma sigortasından oluşan "LIVE" (HOT) giriş katmanı yer alır. Kartın alt orta kısmında şebeke dalgalanmalarını sönümleyen dikey yerleşimli 2 adet kalın yüksek voltaj ($450\text{V}$) filtre kondansatörü göze çarpmaktadır. Merkez sol alana konumlandırılmış, yüksek akım geçişlerini ve voltaj basamaklamasını kontrol eden sarı izolasyon bantlı devasa ana trafo modülü (30092361 SMP-C5463) ile sol alt köşede standby devresini besleyen yardımcı küçük trafo yer almaktadır. Sekonder katmanda oluşan ısıyı hızlıca tahliye etmek amacıyla kartın sol kenarına fırınlanmış alüminyum bir soğutucu blok yerleştirilmiştir. Kartın sağ üst bölgesinde mavi kalemle el yazısıyla atılmış "49UB8300" teknik takip notu ve hemen altında parça takibi sağlayan 27774725 - 23332051 TH5 1721C SD karekodlu teknik barkod etiketi bulunmaktadır.
