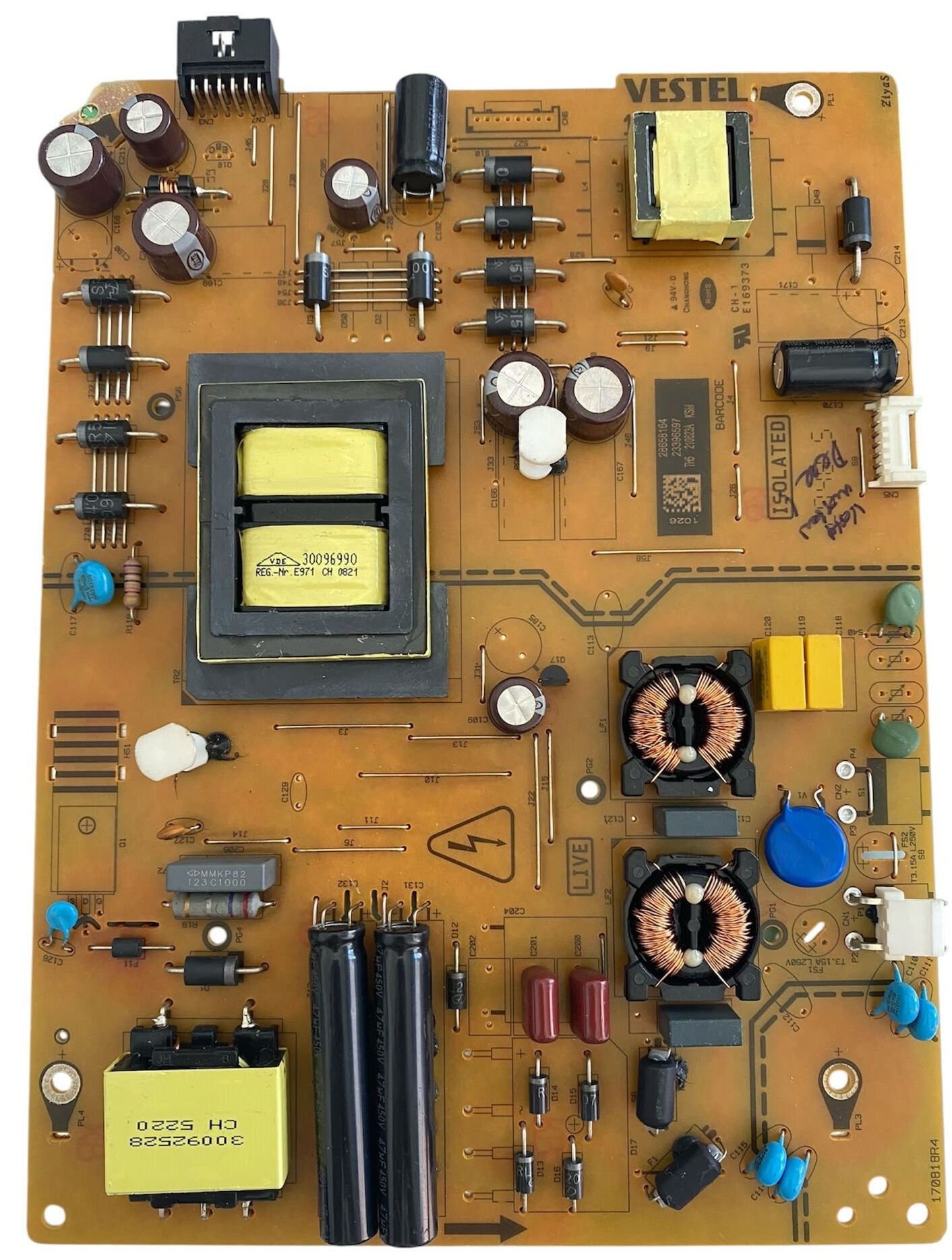

Vestel 17IPS72 Besleme Kartı 30096990 Orijinal Power Board

Vestel fabrikası üretimi olan; Regal, Toshiba, JVC, Hi-Level, SEG gibi pek çok markanın 32 inç ve yakın ekran boyutlu LED televizyonlarında kullanılan orijinal 17IPS72 şase kodlu besleme kartıdır (Power Supply Unit / PSU). Teknik servis laboratuvarımızda hem ana kartı besleyen stabil voltaj hatları hem de LED barların aydınlatmasını sağlayan (Backlight) çıkış katları suni yük altında test edilerek regülasyon kararlılığı onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın ana SMPS trafosu üzerinde 30096990 fabrika parça kodu net bir şekilde tescil edilmiştir.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş ve Filtre Katı (LIVE Bölgesi): Kartın alt sağ kısmında AC 220V girişinden gelen şebeke elektriğini parazitlerden arındıran, çift bakır sargılı büyük dikey bobinler (LF1, LF2), mavi renkli varistörler ve dâhili porselen gövdeli sigortalar konumlandırılmıştır.

• Güç Depolama ve Primer Katı (HOT): Kartın alt orta kısmında şebeke gerilimini doğrultup yüksek voltajı depolayan 2 adet dikey büyük kapasiteli elektrolitik kondansatör yer alır. Bu yapı, televizyonun şebeke dalgalanmalarına karşı dirençli olmasını sağlar.

• Sekonder ve LED Driver Çıkış Katı (COLD): Kartın orta üst kısmında, ana kartın ihtiyacı olan 12V/5V gibi düşük voltajları üreten 30096990 kodlu sarı SMPS trafosu yer alır. Sol üst kenardaki çoklu pin konnektörleri üzerinden hem ana kart beslenir hem de dâhili LED barların voltaj sürmesi gerçekleştirilir.
