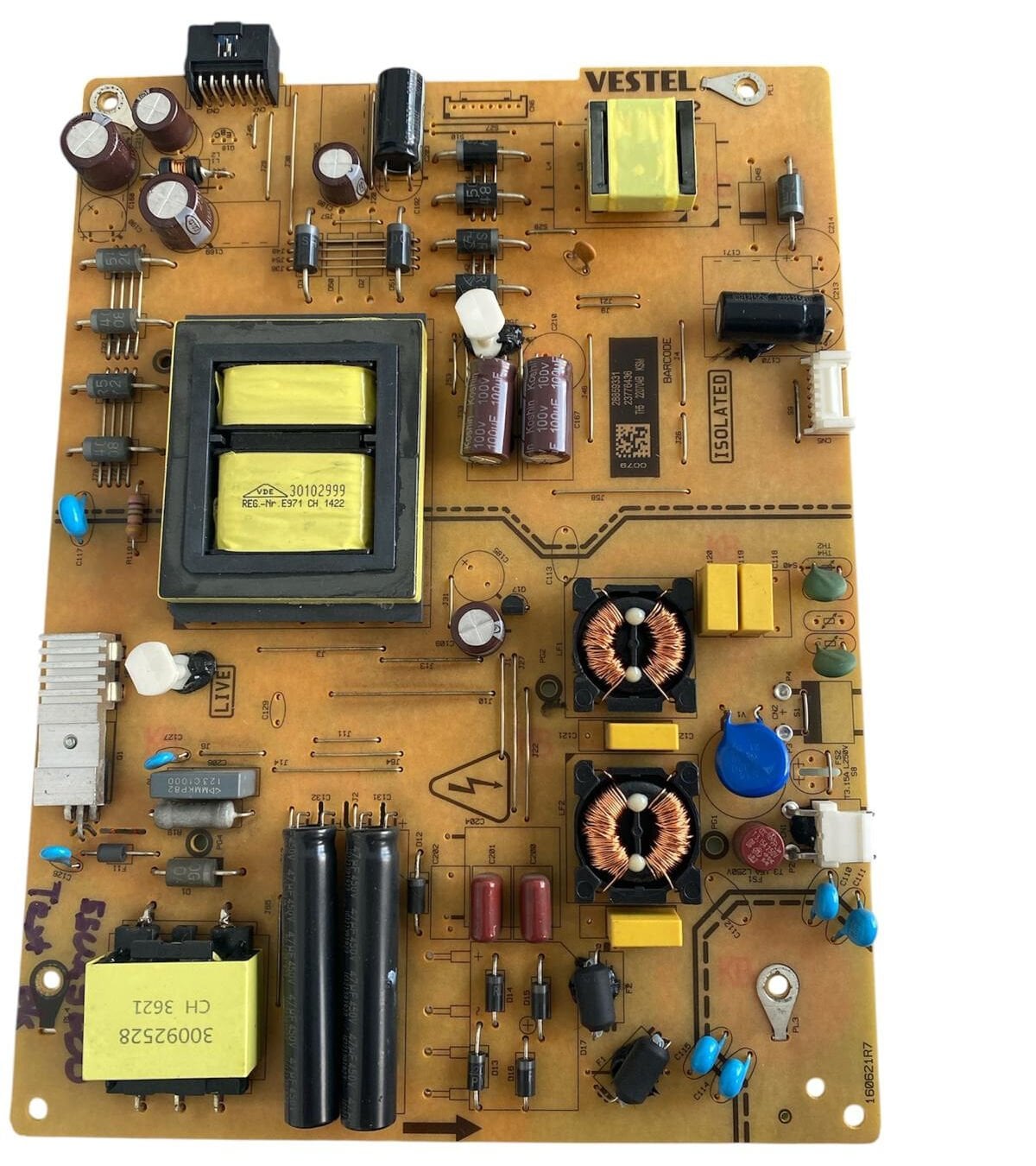

Vestel 17IPS72 Power Board – 23719119 Orijinal 55'' 4K Smart LED TV Besleme Kartı
Vestel başta olmak üzere Regal, Seg, Finlux, Telefunken, Hi-Level, Toshiba ve JVC gibi markaların 55 inç ($140\text{ ekran}$) Ultra HD (4K) Smart LED televizyon projelerinde kullanılan, 17IPS72 (Fabrikasyon parça stok kodu: 23719119) şase numaralı orijinal televizyon besleme (Power Supply) kartıdır. Büyük ekranlı 4K akıllı televizyonların yüksek işlemci gücü ve geniş arka aydınlatma akım taleplerini karşılamak üzere tasarlanan bu kararlı güç kartı; şebekeden gelen 220V alternatif akımı süzüp filtreleyerek, ana kartın dijital devreleri ve yüksek voltaj gerektiren panel LED barları için gereken DC gerilim döngülerini kayıpsız üretir.
Kartın üzerinde; şebeke parazitlerini absorbe eden EMI filtre bobin katı, yüksek gerilim koruma elemanları, kararlı voltaj regülasyonu sağlayan entegre 30090314 LiShin ana güç trafosu, parazit önleyici 30090315 LSE şok bobini, yüksek sıcaklık toleransına sahip dayanıklı kondansatör grupları ve dikey yerleşimli alüminyum ısı dağıtıcı blok yer almaktadır. Atölyemiz teknik servis laboratuvarında; standby çıkış hatları, yük altındaki akım esneme payları ve entegre LED sürücü (Inverter) çıkış gerilimleri test ekipmanlarıyla hassas şekilde kontrol edilerek onaylanmış TEST OK durumundadır.
UYUMLU MODELLER:
-
Uyumlu TV Markaları: Vestel 55UA9600 Android 4K TV serisi başta olmak üzere; iç kasa şeması, ana kart besleme soket pin dizilimi, arka aydınlatma LED bar konnektör yapısı ve 17IPS72 / 23719119 kodları birebir uyuşan tüm Vestel üretimi 55 inç LED televizyonlar.
-
Uyumlu Parça / Şase Kodları: PCB Şase Baskı Kodu: 17IPS72, Fabrikasyon Siyah Barkod Stok Kodu: 23719119 (TH4 2738208), Ana Trafo Komponent Kodu: 30090314 LiShin, Filtre Bobin Kodu: 30090315 LSE, PCB Sektör Matrisleri: ISOLATED / LIVE.
⚠️ TEKNİK NOT: 4K Smart Led TV güç besleme kartıdır (Power Supply Board). Vestel üretimi bu büyük ekran şaselerde elektrik dalgalanmalarına, şebeke ani gerilim stresine veya aşırı ısınmaya bağlı olarak standby regülatör katının çökmesi (ön kırmızı ışığının hiç yanmaması), cihazın tetik alıp açılmaması ya da LED barları süren invertör hattındaki diyot/kondansatör deformasyonları nedeniyle ses gelip görüntünün olmaması (ekrana ışık tutunca görüntünün arkadan çok silik fark edilmesi) kroniktir. Sipariş vermeden önce cihazınızın içini açarak arızalı power kartının üzerindeki 17IPS72 yazısını ve 23719119 barkod kodunu ilan resimlerimizle birebir karşılaştırarak satın alınız.
