Vestel 17IPS72P Besleme Kartı – Orijinal LED TV Çıkma Power Supply (27782978 - TEST OK)

Vestel başta olmak üzere Regal, SEG, Finlux, Hi-Level, Telefunken ve Toshiba gibi Vestel şasili yeni nesil ince kasa LED televizyon modellerinde (özellikle 32 inç ila 43 inç arası serilerde) kullanılan, 17IPS72P parça numaralı orijinal çıkma televizyon besleme (Power Supply) kartıdır. Şebekeden gelen $220\text{V}$ alternatif akımı, cihazın ana kartının (Main Board) kararlı çalışması ve panel arkasındaki LED barların (Backlight) dengeli beslenmesi için ihtiyaç duyduğu farklı kademelerdeki DC voltaj değerlerine dönüştüren kompakt ve yüksek verimli bir güç modülüdür. Sarı renkli tek parça PCB mimarisi üzerine kurulmuştur.

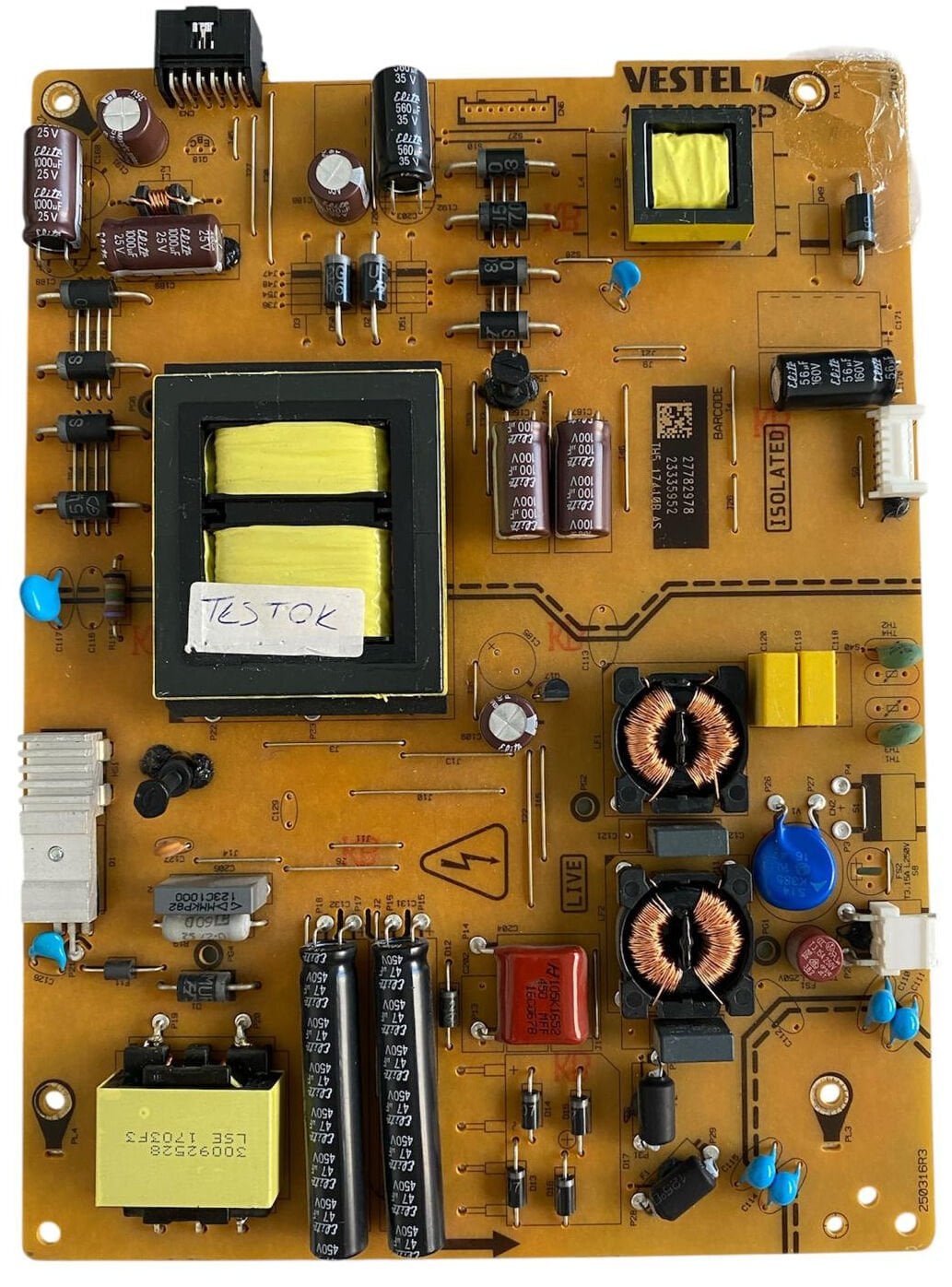

Kartın teknik devre anatomisi incelendiğinde; şebeke giriş (AC) katmanında parazit sönümleyici çift yeşil EMI filtre bobini, mavi yüksek voltaj kondatörleri, koruma sigortası ve hemen ardından gelen köprü diyot hattı yer alır. Kartın tam merkezinde, sistemin stand-by regülasyonunu ve voltaj anahtarlamasını sağlayan sarı izole bantlı büyük bir yüksek frekans trafosu konumlandırılmıştır. Sekonder (soğuk) çıkış hatlarında voltaj dalgalanmalarını filtreleyen yüksek kaliteli Elite marka $100\text{V}$ ve $35\text{V}$ değerlerinde dikey elektrolitik kondansatör grupları yer almaktadır. Kartın orta-sağ kısmındaki siyah zeminli fabrikasyon barkodunda 27782978 ve 23335952 teknik takip kodları basılıdır. Ayrıca PCB’nin sağ alt köşesinde 250316R3 kasa revizyon kodu işlenmiştir.
