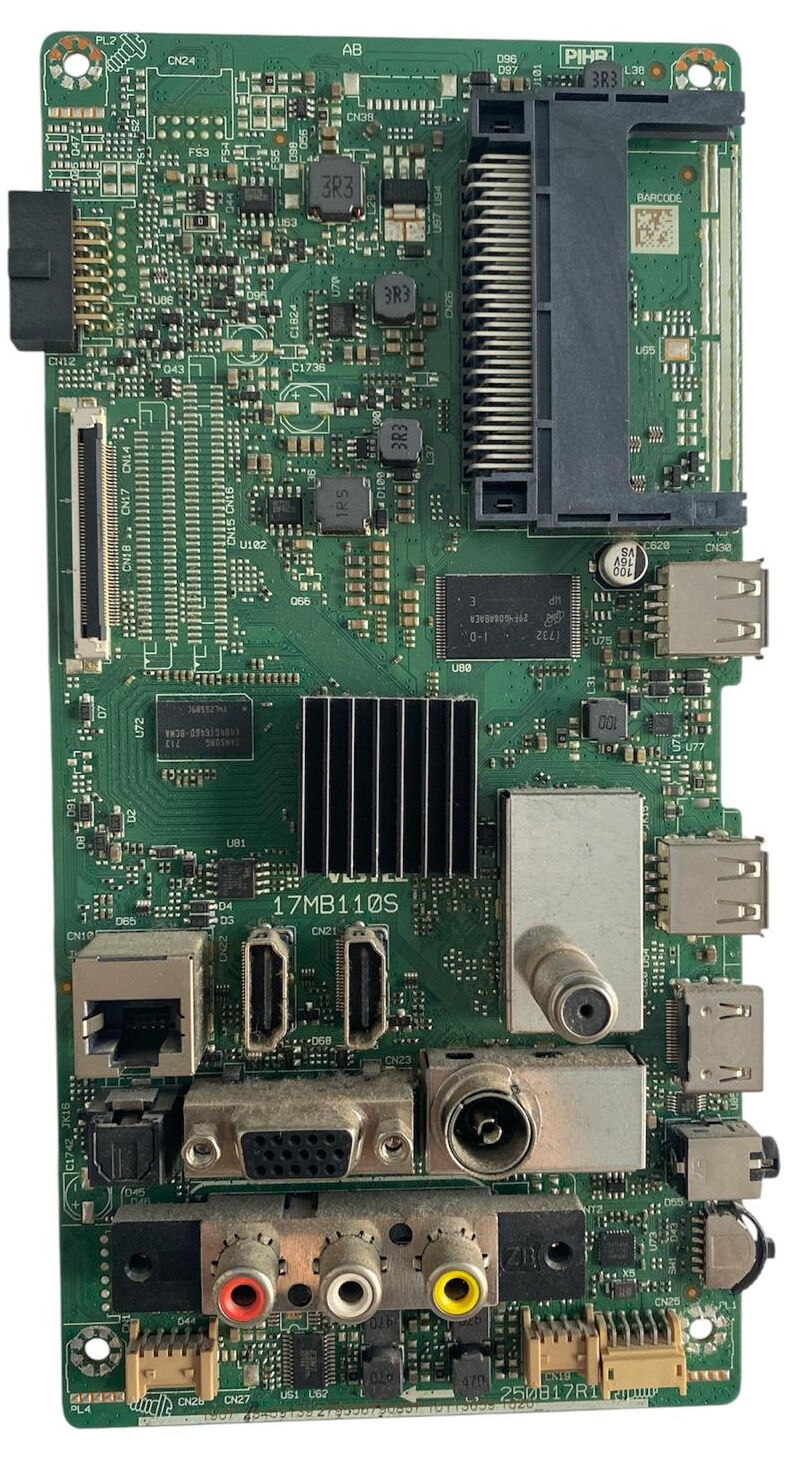

Vestel 17MB110S Ana Kart Orijinal 48FD7300 Smart LED TV Mainboard

Vestel markasının 40FD7300 başta olmak üzere 40 inç, 43 inç, 48 inç ve 49 inç dahili uydulu Smart LED televizyon serilerinde kullanılan orijinal 17MB110S şase kodlu televizyon ana kartıdır (Mainboard). Teknik servis laboratuvarımızda HDMI kaynak sinyal geçişleri, dâhilî Tuner uydu arama kararlılığı, Smart LAN internet bağlantı testleri, ses amplifikatör çıkışları ve LVDS panel veri yolları test cihazlarıyla tek tek kontrol edilerek kararlılığı onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın merkezinde 17MB110S fabrikasyon baskısı net olarak tescil edilmiştir.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• İşlemci ve Isı Yönetimi: Kartın merkezinde, akıllı TV fonksiyonlarını ve görüntü iyileştirme algoritmasını yöneten ana işlemci ve üzerinde ısı tahliyesini sağlayan siyah eloksallı taraklı alüminyum soğutucu blok yer alır.

• Bellek ve Hafıza Katı: Sinyal akış hızını korumak amacıyla soğutucunun soluna yüksek kaliteli SAMSUNG K4B4G1646D-BCMA DDR RAM yongası, sağ tarafına ise dâhilî Linux tabanlı Smart yazılımın stabil çalışmasını sağlayan 29F4G08ABAEA NAND Flash bellek entegresi konumlandırılmıştır.

• Bağlantı ve Multimedya Arayüzü (I/O Portları): Alt şeritte çift HDMI girişi, RJ45 Ethernet LAN portu, analog VGA bağlantısı, dikey yerleşimli iki farklı metal korumalı uydu/anten Tuner bloğu ve AV komponent soketleri yer almaktadır. Sağ kenarda çift USB portu bulunurken, üst sağ köşede geniş şifreli yayınlar için dikey CI modül kızak yuvası mevcuttur. Sol şeritteki dikey LVDS soketi, sinyali panel panosuna kayıpsız dağıtır.
