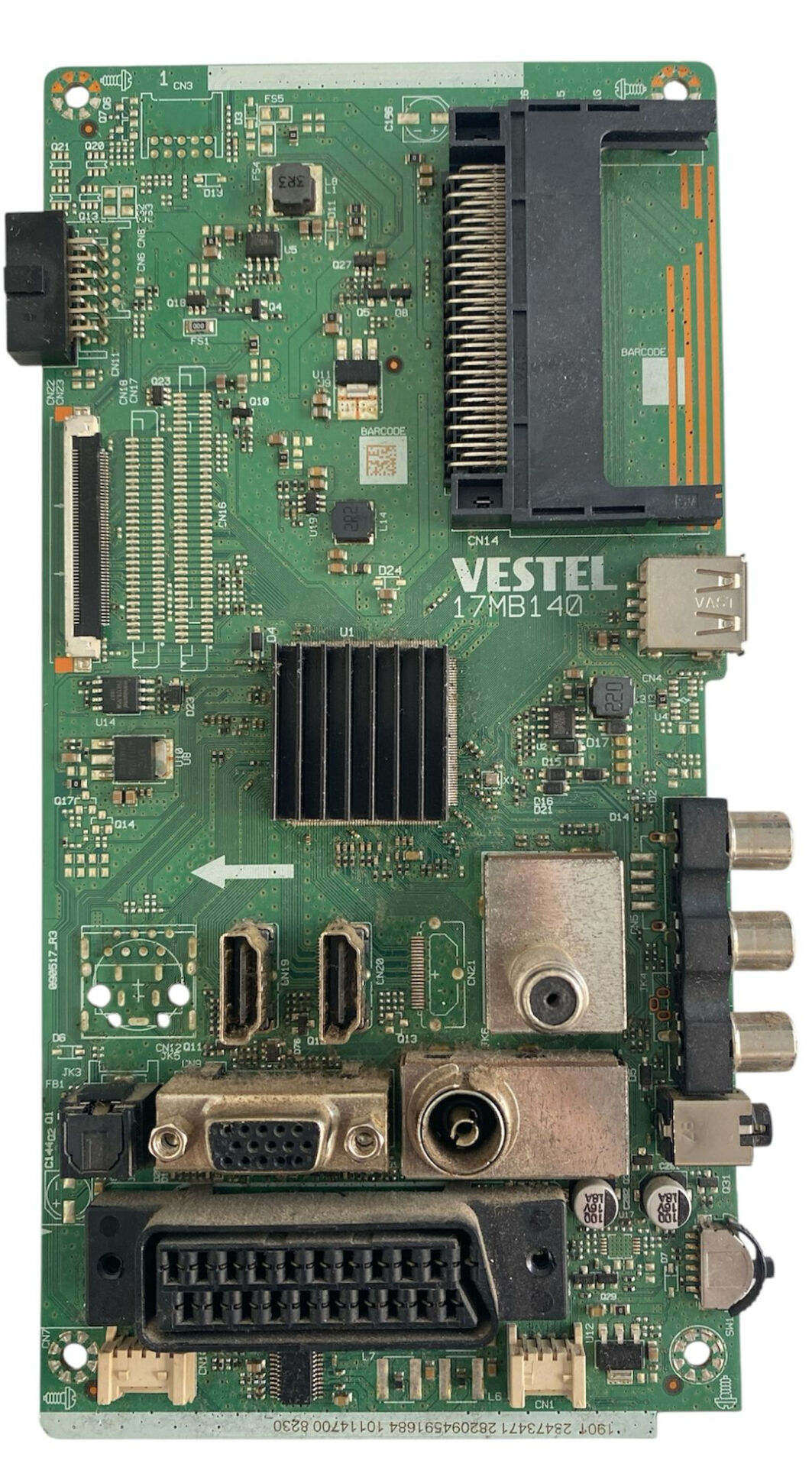

Vestel 17MB140 Anakart 23473471 Hi-Level 43HL560 Orijinal Main Board

Vestel 17MB140 ana şase mimarisine sahip, başta Hi-Level 43HL560 model 43 inç LED televizyonlar olmak üzere aynı stok kodunu ve panel yazılım altyapısını kullanan Vestel, Regal, Seg, Finlux televizyon gruplarıyla %100 uyumlu orijinal televizyon ana kartıdır (Main Board). Teknik servis laboratuvarımızda tüm fonksiyon testleri titizlikle tamamlanmış, fabrikasyon temizliğinde montaja hazır orijinal yedek parçadır. Kartın alt kenarındaki dâhili üretim bandında 23473471 stok kodu ile 282094591684 ve 10114700 8230 takip kodları yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• İşlemci ve Kontrol Bloğu: Kartın merkezinde, sistem arabirim geçişlerini sağlayan ve panel görüntü algoritmalarını işleyen ana kontrol işlemcisi (BGA) yer alır. İşlemci üzerinde ısınmayı engellemek ve ısıyı hızlıca tahliye etmek amacıyla konumlandırılmış siyah renkli kare alüminyum soğutucu blok (heatsink) mevcuttur. Soğutucunun sol tarafında ve üst kısımlarında sistem voltaj regülatör entegreleri ve koruma diyotları dikey mimaride sıralanmıştır.

• Zengin Bağlantı Port Havuzu: Giriş-çıkış arayüzü oldukça geniş tutulmuştur. Alt kenarda dikey yerleşimli 1 adet kalın siyah SCART soketi, analog bilgisayar bağlantısı için 1 adet VGA portu, dairesel geleneksel anten girişi ve koaksiyel dijital ses çıkış jakı yer alır. Sol alt düzlemde yan yana konumlandırılmış 2 adet dikey HDMI arayüzü, sol orta-üst kenarda ise ekran panel veri aktarımını yürüten dikey LVDS flat konnektör yuvası ve besleme kartından akım alan dikey soket girişleri mevcuttur. Sağ kenarda harici medya oynatımı ve yazılım güncelleme için 1 adet USB portu ile analog ses/görüntü aktarımı için dikey hizada 3'lü RCA komponent jak grubu konumlandırılmıştır.

• Tuner ve CI Modül Yuvası: Sağ alt-orta alanda analog ve dijital karasal/uydu yayın sinyallerini yüksek kararlılıkla süzen metal zırhlı yatay dâhili tuner kovanı yer alır. Kartın üst sağ bölümünde ise d-smart, tivibu gibi şifreli dijital yayın kartlarının takılabileceği geniş dikey siyah CI modül slot yuvası (CN14) konumlandırılmıştır.
