Vestel 17MB45M-3 Anakart 20509816 Vestel 32VH5956 Orijinal Main Board

Vestel 32VH5956 model 32 inç (81 Ekran) televizyonlar başta olmak üzere aynı şase mimarisini, parça kodunu ve panel yazılım altyapısını kullanan Vestel, Regal, Seg, Finlux, Hi-Level televizyon gruplarıyla %100 uyumlu orijinal 17MB45M-3 şase kodlu televizyon ana kartıdır (Main Board). Teknik servis laboratuvarımızda detaylı fonksiyon, ses, görüntü ve port sinyal testleri titizlikle tamamlanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın alt bölgesinde yer alan orijinal fabrikasyon barkodunda 20509816 Vestel stok numarası açıkça basılıdır.

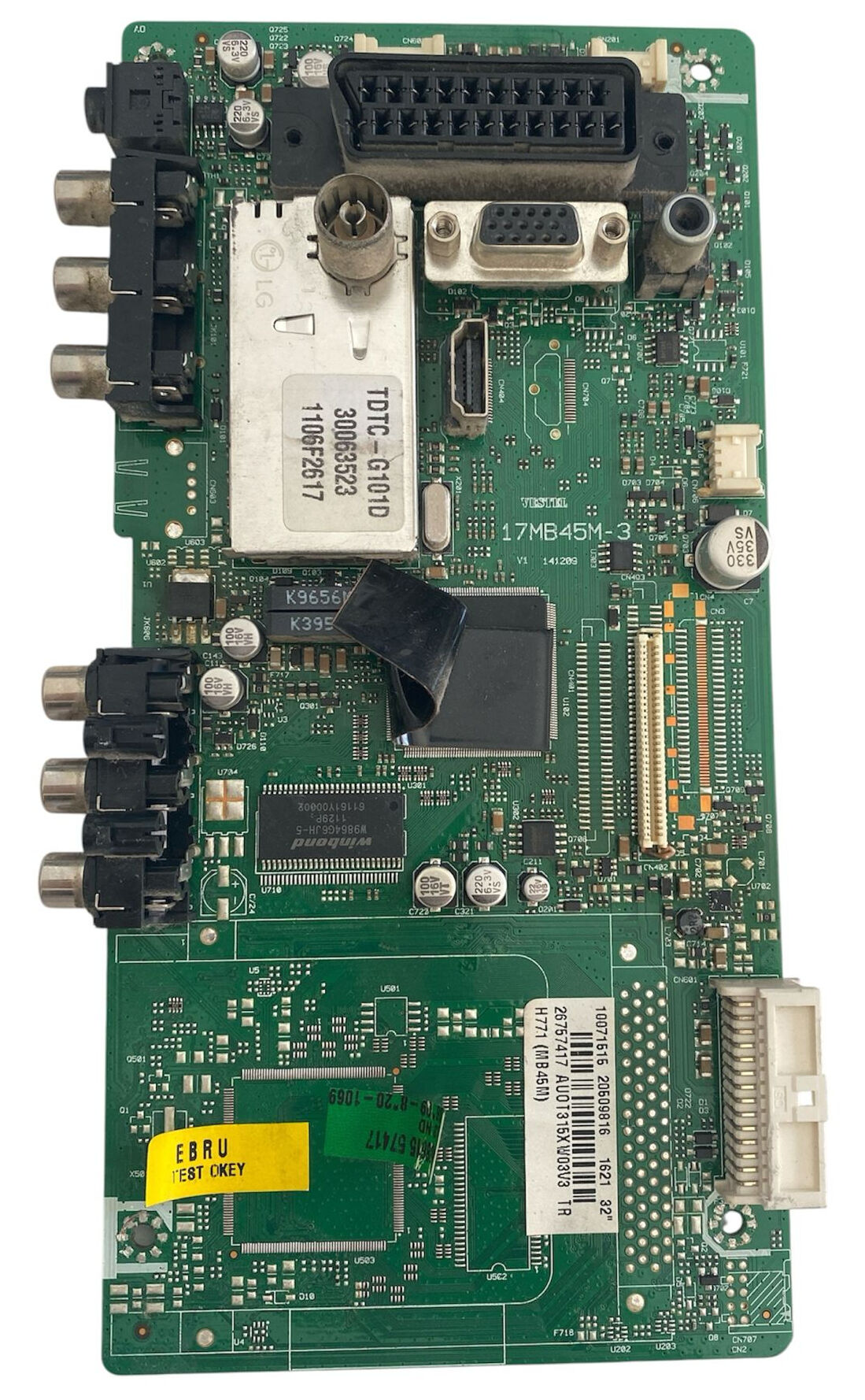

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• İşlemci ve Bellek Yönetimi: Kartın tam merkezinde, sistem kararlılığını ve görüntü algoritmalarını yöneten BGA yapılı ana kontrol işlemcisi yer alır. İşlemcinin hemen altında veri akış kararlılığını sağlayan yüksek hızlı winbond marka RAM/Flash bellek yongası konumlandırılmıştır. İşlemci üzerinde fabrikasyon koruyucu siyah yalıtım bandı yer almaktadır.

• Zengin Bağlantı Arabirim Portları: Döneminin tüm popüler bağlantılarını barındırır. Üst kenarda dikey yerleşimli 1 adet tam pinli kalın dikey siyah SCART soketi, analog PC bağlantısı için 1 adet VGA portu ve koaksiyel dijital ses jakı sıralanmıştır. Merkez hizada 1 adet dikey HDMI arayüzü mevcuttur. Sol kenar boyunca analog ses ve görüntü aktarımı sağlayan dikey hizada sıralı 3'lü üst ve 3'lü alt olmak üzere toplam 6 adet RCA komponent jak havuzu konumlandırılmıştır.

• Tuner ve Besleme Konnektör Altyapısı: Üst-sol düzlemde analog ve karasal yayın sinyallerini yüksek kararlılıkla süzen, üzerinde LG TDTC-G101D dâhili kodu basılı olan orijinal büyük dikey metal zırhlı tuner kovanı yer alır. Kartın sağ alt kenarında besleme kartından gelen sistem voltajlarını güvenle alan geniş dikey beyaz konnektör soket grubu (CN2) yer almaktadır. Sağ orta-üst düzlemde ise ekran paneline veri aktaran LVDS flat konnektör yuvası ve çevresel kontrol soketleri dikey mimaride sıralanmıştır.
