Vestel 17MB61-2 Anakart 20646378 Toshiba 40BV7006 Orijinal Main Board

Toshiba 40BV7006 model 40 inç LCD televizyonlar başta olmak üzere aynı şase mimarisini, parça kodunu ve panel yazılımını kullanan Vestel, Regal, Seg, Finlux televizyon gruplarıyla tam uyumlu orijinal 17MB61-2 şase kodlu televizyon ana kartıdır (Main Board). Teknik servis laboratuvarımızda detaylı fonksiyon ve sinyal testlerinden başarıyla geçmiş, tamirsiz, temiz durumdaki orijinal yedek parçadır. Kartın üzerindeki ana fabrikasyon barkodunda 20646378 stok kodu ve 10069660 üretim serisi açıkça basılıdır.

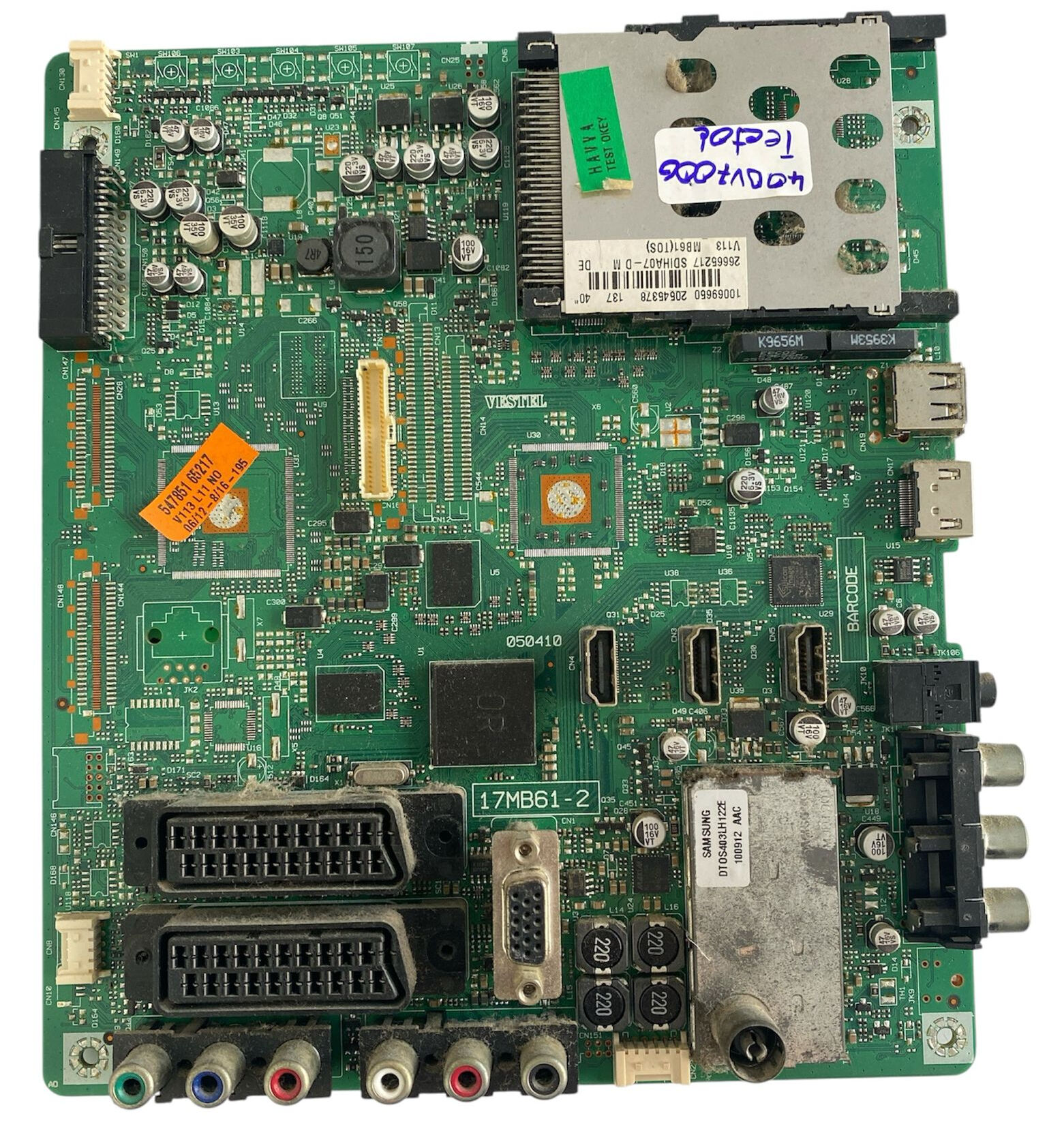

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş-Çıkış Port Havuzu: Döneminin en zengin arayüzüne sahip kartlarından biridir. Alt kenarda üst üste yatay konumlandırılmış 2 adet tam pinli kalın dikey siyah SCART soketi, analog PC bağlantısı için 1 adet VGA portu ve alt sınırda sıralanmış komponent/AV RCA ses-görüntü jak girişleri yer alır. Sağ alt-orta hizada 3 adet dikey HDMI arayüzü yan yana konumlandırılmıştır. Sağ kenarda ise harici medya oynatımı için 1 adet USB portu, analog yan AV jakları ve kulaklık çıkışları mevcuttur.

• Tuner ve Kart Yuvası: Sağ alt köşede yüksek kazançlı sinyal yakalama kapasitesine sahip, üzerinde SAMSUNG DT0S403LH122E 100912 AAC dâhili etiketi barındıran yatay metal zırhlı dâhili tuner kovanı yer alır. Üst sağ bölümde ise şifreli dijital yayın modüllerinin takıldığı geniş dikey metal kapaklı CI modül slot yuvası konumlandırılmıştır.

• Besleme ve Panel İletişim Arabirimi: Üst sol köşede güç besleme kartından gelen voltaj hatlarını alan beyaz dikey konnektör soketi (CN130) ve hemen altında inverter kontrol pinleri yer alır. Kartın tam orta-sol hizasında ise ekran paneline (T-Con kartına) görüntü verilerini pürüzsüz aktaran dikey uzun çift sıra sarı/beyaz LVDS flat konnektör arabirimi konumlandırılmıştır. Kartın merkezinde OR işaretli ana kontrol işlemcisi ve çevresinde regülasyon bobinleri yer almaktadır.
