Vestel 17MB62-2.5 Anakart 23033799 45284 Orijinal Main Board

Vestel 17MB62-2.5 ana şase mimarisine sahip, başta 28 inç (28") Vestel, Regal, Seg, Hi-Level, Finlux ve benzeri alt marka televizyon grupları olmak üzere uyumlu panel kodlarıyla eşleşen cihazlar için tasarlanmış orijinal televizyon ana kartıdır (Main Board). Teknik servis laboratuvarımızda tüm fonksiyon testleri titizlikle tamamlanmış, fabrikasyon temizliğinde montaja hazır orijinal yedek parçadır.

Kartın üzerindeki dâhili sarı teknik servis barkodunda 23033799 45284, V038f LN7 SCY ve 28" 02-8-8 20-96 yazılım ve ekran eşleşme verileri yer almaktadır. Üstteki geniş beyaz fabrikasyon barkodunda ise 10078291 23032836 145 32" ile 26845284 DIJBMS350. TR 038 f MB62 bilgileri basılıdır. Dâhili tuner üzerinde servis bandı olarak HİLAL TEST OK. ibaresi mevcuttur.

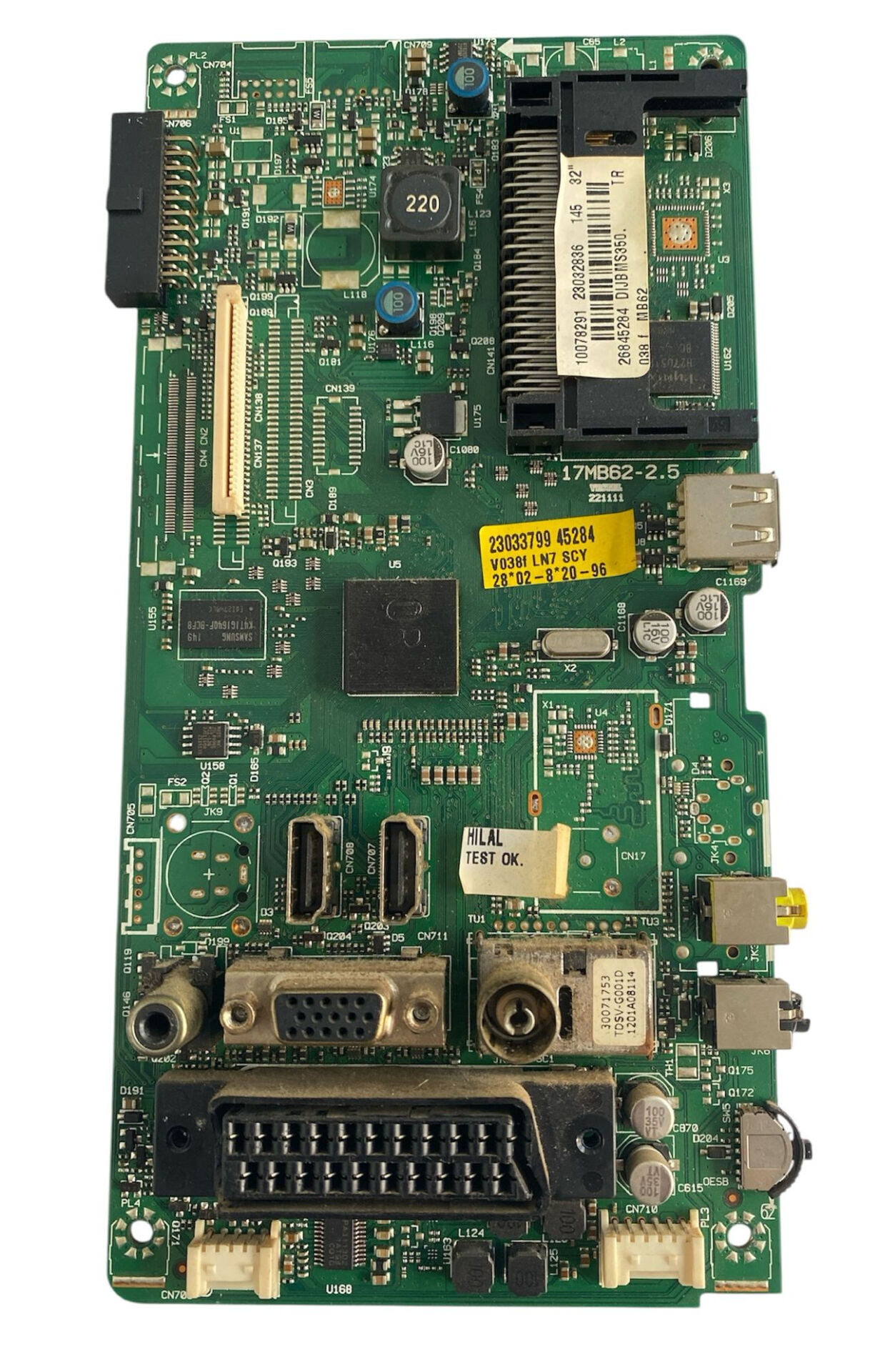

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Ana Kontrol İşlemcisi ve Hafıza Elemanları: Kartın tam merkezinde, sistemi yöneten ve görüntü algoritmalarını kararlı bir şekilde işleyen gömülü BGA yapılı Mstar ana kontrol işlemcisi yer almaktadır. İşlemcinin hemen solunda veri stabilitesini sağlayan SAMSUNG marka yüksek hızlı RAM bellek entegresi, sağ tarafında ise sistemin dâhili SPI ve NAND yazılım yüklerini barındıran Hynix hafıza yongaları konumlandırılmıştır.

• Giriş-Çıkış Arabirim Havuzu: Alt kenarda yatay konumlandırılmış 1 adet tam pinli kalın dikey siyah SCART soketi, analog PC görüntü aktarımı için 1 adet VGA portu, koaksiyel dijital ses çıkışı ve geleneksel dairesel dâhili anten girişi yer alır. Sol alt düzlemde ise yan yana dikey konumlandırılmış 2 adet dikey HDMI arayüzü mevcuttur. Sağ orta-üst kenarda harici medya oynatımı ve yazılım yükleme işlemleri için 1 adet USB portu, sol üstte ise ses/komponent RCA jak girişi konumlandırılmıştır.

• Tuner ve Akıllı Kart Altyapısı: Sağ alt-orta bölümde harici analog ve dijital yayın sinyallerini kararlı bir şekilde süzüp işleyen, üzerinde 30071753 TDSV-G001D 1201A08114 basılı orijinal metal zırhlı yatay dâhili tuner kovanı yer alır. Kartın sağ üst tarafında ise şifreli yayın kart modüllerinin takıldığı dikey geniş siyah CI modül slot yuvası konumlandırılmıştır. Üst sol kenarda besleme kartından gelen akımları alan dikey pin soket grubu ile sol orta düzlemde ekran panel veri aktarımını sağlayan dikey LVDS flat konnektör yuvası mevcuttur.
