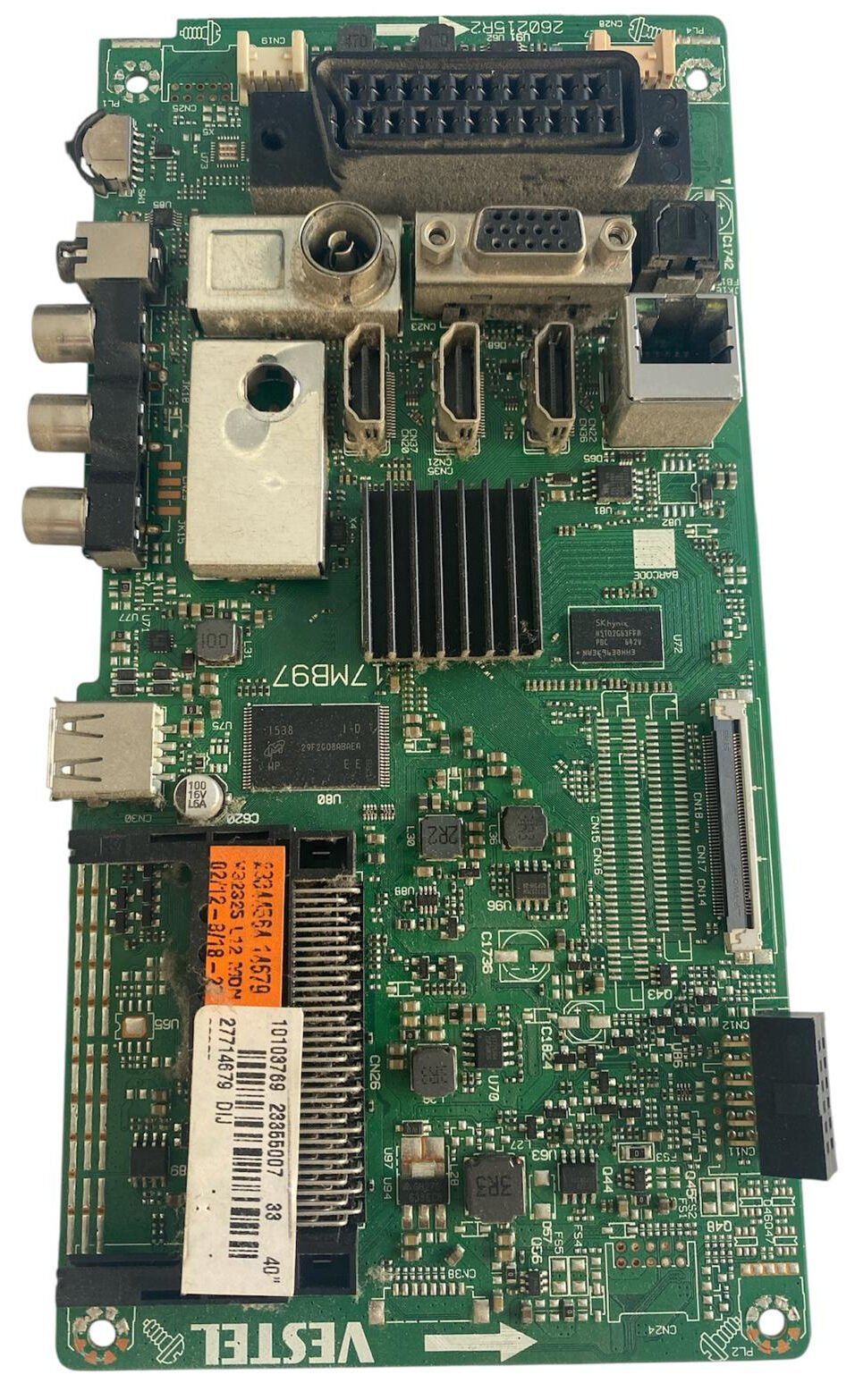

Vestel 17MB97 Anakart – 23355007 Orijinal Smart LED TV Main Board

Vestel’in kararlı dijital sinyal işleme mimarisine, dahili uydu alıcısına ve akıllı Smart TV fonksiyonlarına sahip LED televizyon şaselerinde kullanılan, 17MB97 şase numaralı (Fabrikasyon barkod stok kodu: 23355007) orijinal televizyon ana kontrol kartıdır (Main Board). Vestel 40FB7100 ve uyumlu 40 inç ($102\text{ ekran}$) Smart LED televizyonların tüm görüntü işleme, ses amplifikasyonu, ağ komutları ve panel piksel senkronizasyon süreçlerini kontrol etmek üzere tasarlanan bu kart, merkezindeki siyah alüminyum soğutucu blok altındaki entegre ana işlemci mimarisiyle yüksek verimlilikte çalışır.

Zengin multimedya arabirimine sahip olan dik yerleşimli kart üzerinde; yüksek çözünürlüklü dijital sinyal kaynakları ve oyun konsolları için 3 adet HDMI girişi, medya dosyalarını doğrudan oynatmak için USB portu, kablolu ağ bağlantısı için RJ45 Ethernet LAN portu ve analog bilgisayar bağlantıları için VGA (D-Sub) soketi yer almaktadır. Ayrıca eski nesil harici cihazlar için tam boy Scart yuvası, analog kompozit (RCA) ses/video giriş grupları, harici dijital ses sistemleri için optik ses çıkışı, kulaklık/servis jakı, şifreli yayın modülleri için CI ($Common\ Interface$) ortak arayüz yuvası ve dahili metal RF/Sat tuner mimarisi entegre edilmiştir. Teknik servis laboratuvarımızda uzman teknisyenlerimiz tarafından HDMI portları, tuner sinyal kararlılığı, ses çıkış katları ve EEPROM/NAND flaş yazılım döngüleri kontrol edilerek onaylanmış TEST OK durumundaktadır.

UYUMLU MODELLER:

• Uyumlu TV Markaları: Vestel 40FB7100 serisi başta olmak üzere; iç kasa yerleşimi, güç besleme soket pin dizilimi, ekran panel flex kablo yapısı ve 17MB97 / 23355007 kodları birebir uyuşan tüm Vestel, Toshiba, Regal, Seg, Finlux ve Hi-Level Smart LED televizyonlar.

• Uyumlu Parça / Şase Kodları: PCB Şase Baskı Kodu: 17MB97, Üst Turuncu Barkod Kodu: 23355007 14679 / V32325 L12 MON / 02/12-8/18-20, Alt Beyaz Barkod Kodu: 10103769 23355007 33 40" / 27714679 DIJ, Entegre Bellek Grubu: SK hynix, PCB Köşe Baskısı: 260215R2.

⚠️ TEKNİK NOT: Smart LED TV ana kontrol kartıdır (Main Board). Vestel'in 17MB97 serisi bu anakartlarında şebeke dalgalanmalarına, ani voltaj çökmelerine veya üzerindeki NAND Flash / SPI EEPROM bellek entegrelerinin zamanla deforme olmasına bağlı olarak; cihazın ön standby ışığının hızlı hızlı yanıp sönmesi ama televizyonun hiç açılmaması, Vestel logosunda takılı kalması, sürekli reset atması veya ilk açılışta standby ışığının yanıp sonra tamamen sönmesi gibi yazılımsal/donanımsal arızalar kroniktir. Sipariş vermeden önce cihazınızın arkasını açarak arızalı orijinal kartın üzerindeki 17MB97 yazısını, 23355007 barkod kodunu ve soket yapılarını görsel ilan resmimizle birebir karşılaştırarak satın alınız.
