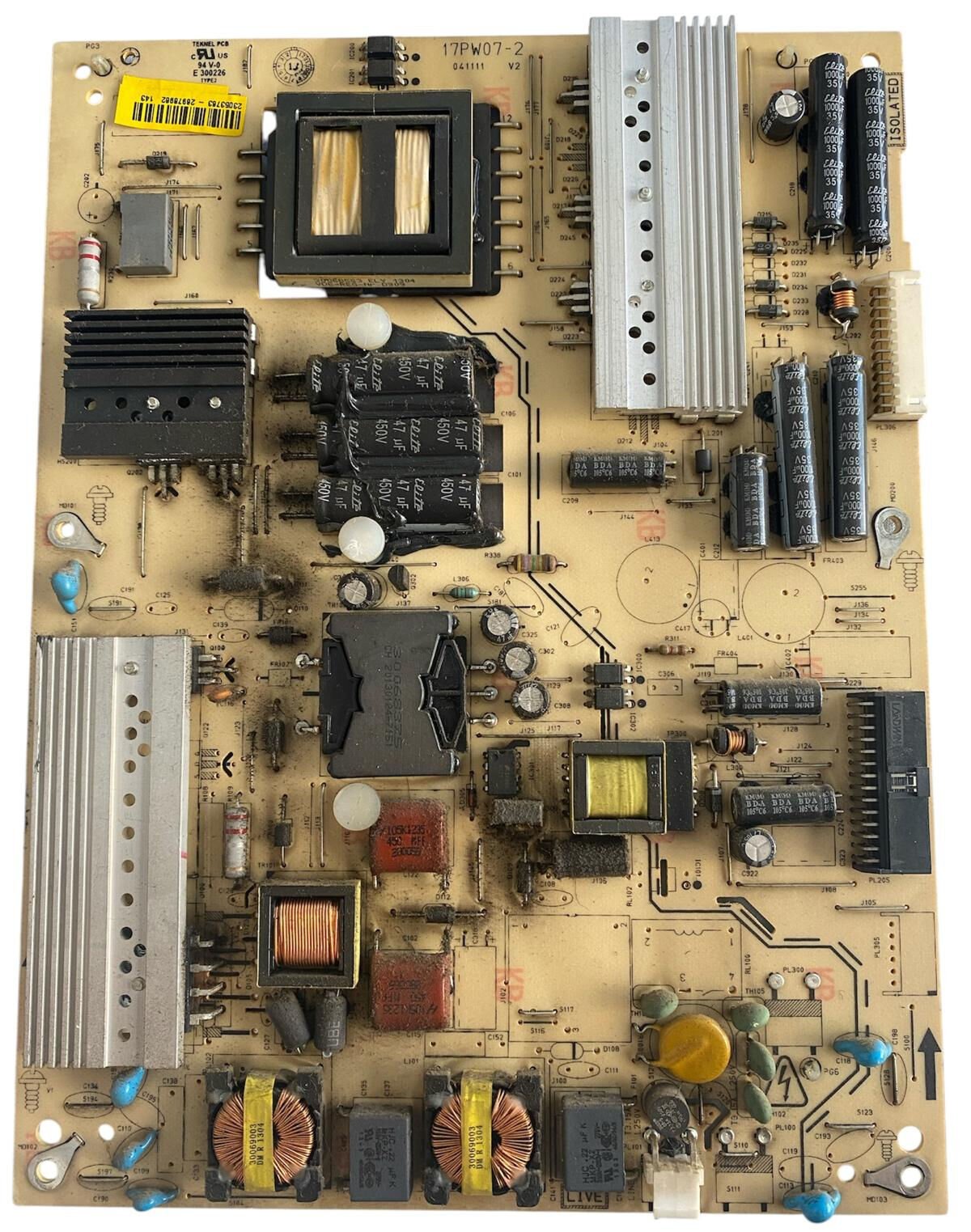

Vestel 17PW07-2 Besleme Kartı – 47PF9021 Orijinal LED/LCD TV Power Supply

Vestel ve Vestel çatısı altında üretilen (Regal, SEG, Finlux, Toshiba, Hi-Level, Telefunken) büyük ekran LED/LCD televizyon serilerinde ve özellikle 47PF9021 modelinde kullanılan, 17PW07-2 V2 parça numaralı orijinal televizyon güç besleme kontrol kartıdır (Power Board / Power Supply). Cihazın şebekeden aldığı 220-240V alternatif akımı ($AC$), ana işlem kontrol kartının (Main Board), dahili invertör katının ve panel aydınlatma gruplarının ihtiyaç duyduğu kararlı doğru akım ($DC$) voltaj formlarına dönüştürmek ve regüle etmek üzere tasarlanmıştır. Geniş şasi kasalarda ısıyı dengeli dağıtmak amacıyla tasarlanan sarımsı kahverengi kalın FR-4 PCB yapısı ve yüksek güç kapasitesiyle donatılmıştır.

Kartın yüksek gerilim barındıran giriş (HOT) katmanında; şebekeden sızabilecek elektromanyetik dalgalanmaları ve parazitleri temizleyen iki adet dikey sarımlı sarı bantlı EMI hat filtre bobini (30069003), koruma sigortası, ani akım şok sönümleyici mavi kutupsuz kondansatörler ve şebeke akımını doğrultup filtreleyen sol tarafa dikey dizilmiş 6 adet kalın Elite serisi ($450\text{V } 47\mu\text{F}$) yüksek kaliteli ana silindir kondansatör bloğu yer almaktadır. Kartın merkezinde, sistemin ana voltaj döngülerini ve yüksek akım hatlarını besleyen 30068375 (CH 20130124-7451) kodlu ana güç trafosu ile hemen üstünde konumlandırılmış tamamlayıcı ikincil trafo grubu yer alır. Sistemde oluşan ısıyı maksimum düzeyde tahliye edebilmek için, yüksek gerilim MOSFET’leri ve köprü diyotları üzerine dikey yerleşimli iki adet geniş, taraklı alüminyum soğutucu blok (heatsink) entegre edilmiştir. Sağ üst köşede ise ikincil filtreleme görevini yürüten dikey konumlu Elite marka ($35\text{V } 1000\mu\text{F}$) kondansatör grupları kararlı akım dağıtımı sağlar. Teknik servis laboratuvarımızda uzman teknisyenlerimiz tarafından AC/DC voltaj döngüleri, yük altındaki akım stabilitesi ve çıkış pin değerleri test edilerek onaylanmış TEST OK durumundaktadır.

UYUMLU MODELLER:

• Uyumlu TV Serileri: Başta Vestel 47PF9021 olmak üzere; iç şasi vidalama yerleşimi, ana karta giden çoklu geniş pin soket dizilimleri (PL205), panel invertör bağlantı soket yapıları ve 17PW07-2 parça kodu birebir eşleşen tüm uyumlu 42 inç, 46 inç, 47 inç ve 50 inç Vestel üretimi LCD/LED televizyon modelleri.

• Uyumlu Parça / Şase Kodları: Vestel Baskı Kodu: 17PW07-2 V2 041111, Barkod Üzerindeki Teknik Kodlar: 23053783 - 26978882 143, Ana Güç Trafosu: 30068375 CH 20130124-7451, EMI Filtre Bobini: 30069003 DM R 1304, Kondansatör Grupları: Elite 450V 47uF, Elite 35V 1000uF, Sertifikasyonlar: Teknel PCB 94V-0 E300226 TYPE2, RoHS, Standartlar: ISOLATED / LIVE.

⚠️ TEKNİK NOT: Televizyon güç besleme kartıdır (Power Supply). Bu nesil yüksek akım çeken Vestel besleme kartlarında, şebeke voltajındaki dalgalanmalara veya yük altındaki doğrultucu diyotların/kondansatörlerin zamanla kuruyup değer kaybetmesine bağlı olarak; televizyonun standby (kırmızı) ışığının hiç yanmaması (cihaza elektriğin hiç gelmemesi), standby ışığının sürekli yanıp sönmesi fakat ekranın açılmaması veya cihazın çalışırken aniden kapanıp koruma moduna geçmesi gibi arızalar kroniktir. Sipariş vermeden önce cihazınızın arkasını açarak arızalı orijinal kartınızın üzerindeki 17PW07-2 şase kodunu, soket yapılarını ve parça konumlarını referans gösterilen 78321f34-d72f-4dc6-8d59-500bdfe5045a.jpg görsel ilan resmimizle birebir karşılaştırarak satın alınız.
