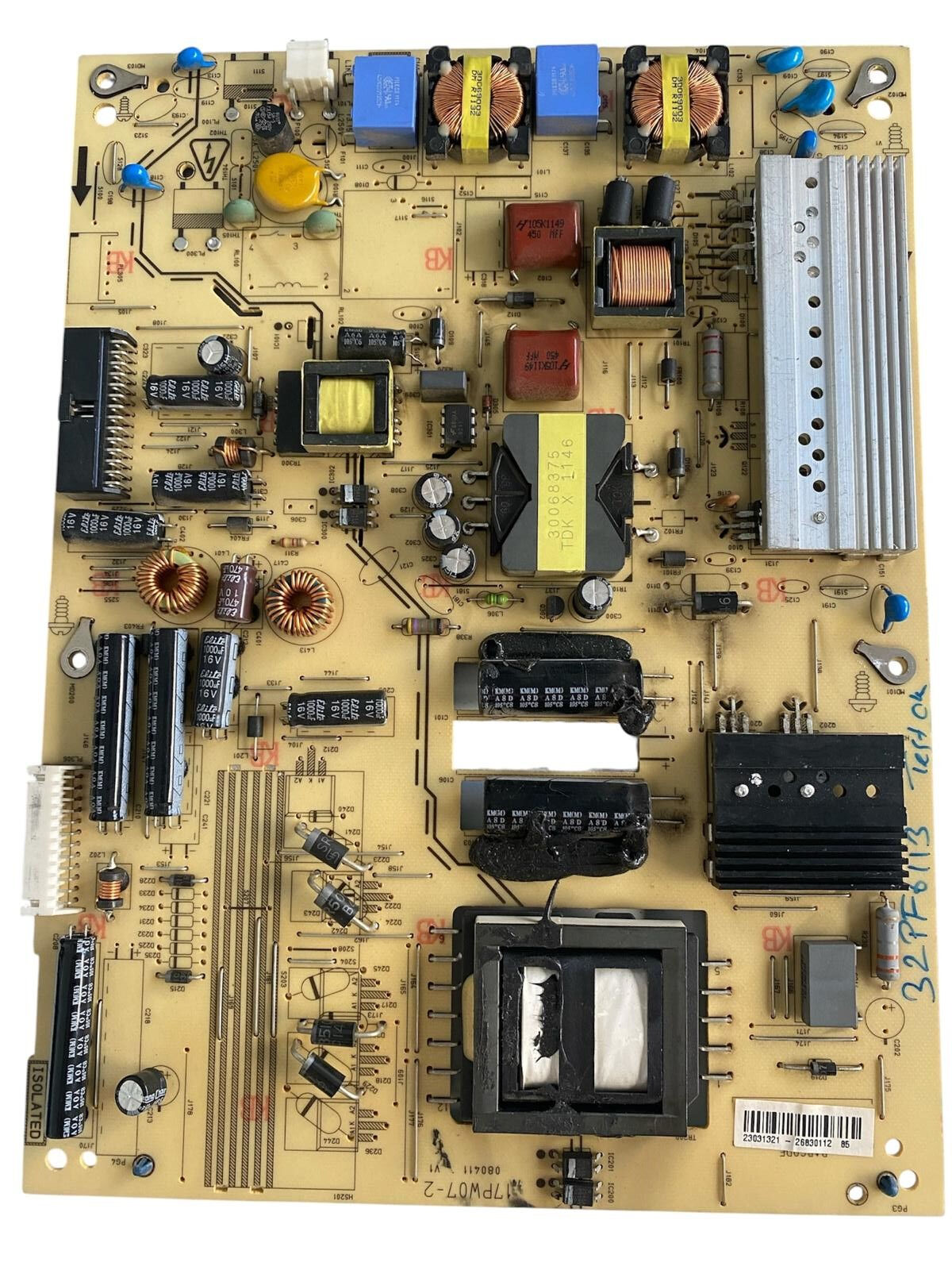

Vestel 17PW07-2 Besleme Kartı Orijinal 32PF6113 Güç Kartı Power Supply

Vestel üretimi 32PF6113 modeli başta olmak üzere Vestel şaseli 32 inç (82 Ekran) LED ve LCD televizyon serilerinde yaygın olarak kullanılan orijinal Vestel üretimi 17PW07-2 şase kodlu televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda ana kart regülasyon voltaj hatları, stand-by devresi akım kararlılığı ve panel aydınlatma çıkışları yük altında test cihazlarıyla titizlikle kontrol edilerek onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde 17PW07-2 fabrikasyon şase baskısı ve 23031321 - 26830112 ürün kodunu içeren orijinal fabrika barkod etiketi yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Koruma ve Primer Katı (HOT Bölgesi): Sağ üst köşedeki şebeke giriş katından giren AC 220V akımı; çift katlı sargılı EMI filtre bobinleri, mavi disk tipi filtre kondansatörleri ve sarı renkli aşırı gerilim koruma varistörü ile süzülür. Güçlü doğrultucu köprü diyot katı şebekeyi temizleyerek kartın orta bölümünde yer alan yüksek voltaj kutupsuz koruma kondansatörlerine ve primer katı anahtarlama bileşenlerine aktarır.

• Anahtarlama ve Güç Yönetimi: Kartın tam merkezinde yer alan sarı şerit muhafazalı 30068375 TDK kodlu yüksek frekanslı ana SMPS trafosu ve çevresindeki PWM kontrol elemanları, sistemin ihtiyaç duyduğu regüleli stand-by ve ana çalışma gerilimlerini yüksek verimlilikle üretir.

• Sekonder Doğrultucu ve Filtre Katı (COLD Bölgesi): Sağ tarafta dikey olarak konumlandırılmış geniş tırtıklı alüminyum soğutucu blok, sekonder katındaki yüksek hızlı doğrultucu şotki diyotlarının ısı dağılımını sağlar. Sol tarafta yer alan yüksek kaliteli zengin elektrolitik kondansatör grupları çıkış gerilimlerini filtreleyerek sol kenardaki PL200 ve alt-soldaki dikey soket üzerinden ana karta kararlı DC akım dağıtımı gerçekleştirir.
