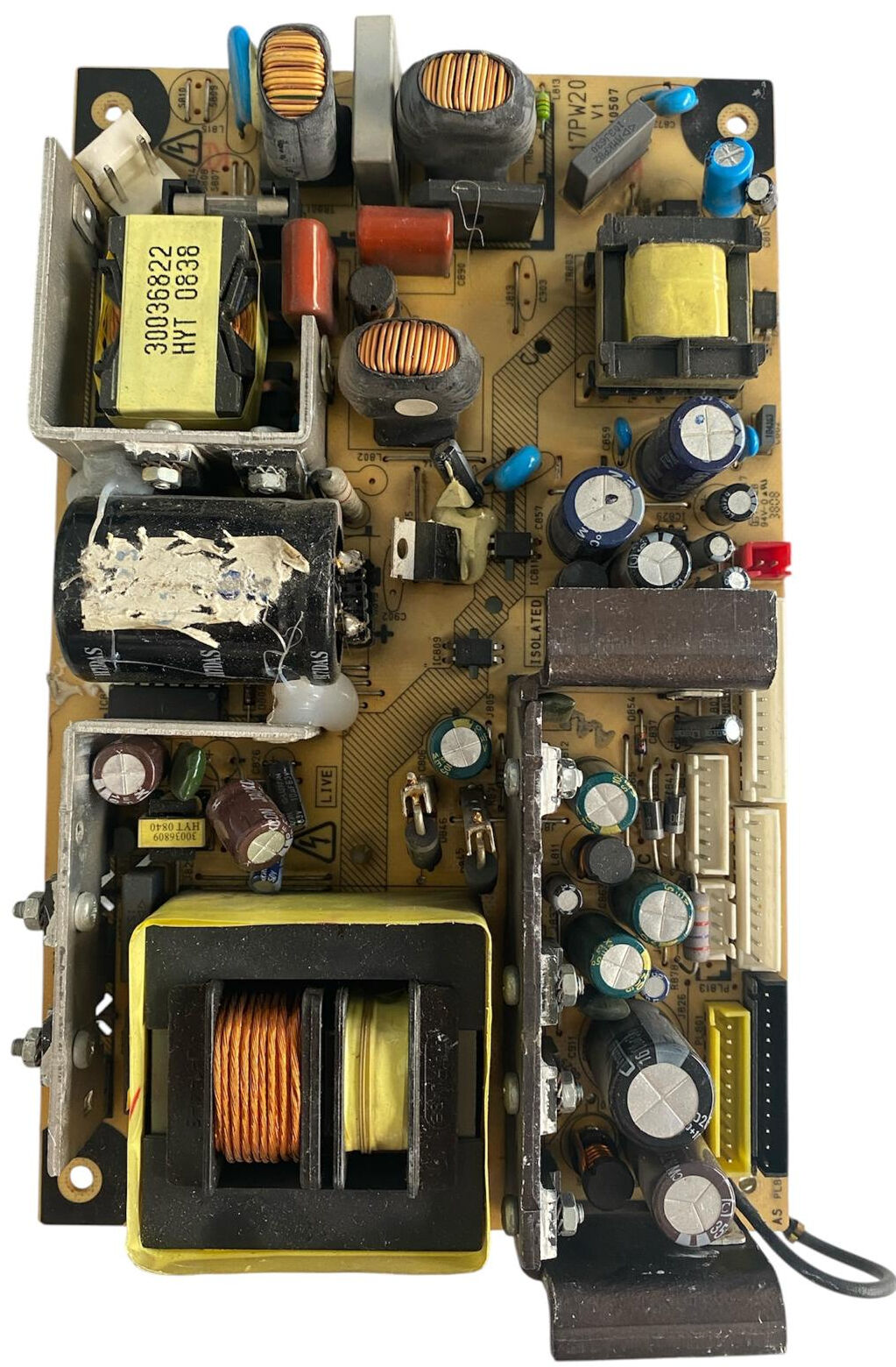

Vestel 17PW20 V1 Besleme Kartı Orijinal LCD TV Power Board

Vestel ve Vestel çatısı altında üretilen eski nesil (Regal, SEG, Telefunken, Finlux vb.) 32 inç, 37 inç ve 42 inç LCD televizyon modelleriyle %100 uyumlu, yüksek akım kararlılığı ve komponent zenginliğiyle bilinen orijinal 17PW20 V1 şase kodlu televizyon besleme kartıdır (Power Supply Unit). Teknik servis laboratuvarımızda tüm sekonder regülasyon çıkış voltajları, yüksek akım hatları ve dâhilî stand-by devreleri suni yük altında test cihazlarıyla tek tek kontrol edilerek kararlılığı onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın sağ üst köşesinde 17PW20 V1 şase kodu açıkça basılmıştır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Primer Giriş ve Filtre Katı (LIVE Bölgesi): Üst kenarda yer alan EMI filtre bobinleri, koruma sigortaları ve emniyet kondansatörleri şebeke parazitlerini sönümler. Doğrultulan yüksek voltaj akımı, sol-orta kısımda yatay olarak konumlandırılmış 1 adet büyük siyah yüksek voltaj ana filtre kondansatörü üzerinden pürüzsüz hale getirilerek sisteme dağıtılır.

• Trafolar ve Güç Yönetimi: Sistemin ana voltaj dönüşümünü alt bölgede dikey yerleşimli devasa büyüklükteki sarı izole sargılı ana trafo üstlenmektedir. Sol üst köşede ise 30036822 HYT 0838 kodlu yardımcı regülasyon trafosu yer alır. Anahtarlama elemanlarını korumak amacıyla kartın sol ve sağ alt şeritlerine kalın alüminyum soğutucu bloklar (heatsink) entegre edilmiştir.

• Sekonder Çıkış ve Filtre Grubu: Sağ alt köşede ve orta-sağ şeritte sıralanmış çoklu dikey beyaz soketler üzerinden ana karta ve inverter kartına temiz voltaj hatları taşınır. Çıkış şeridindeki yüksek kaliteli elektrolitik filtre kondansatörleri voltaj dalgalanmalarını tamamen engeller.
