Vestel 17PW20 V2 Besleme Kartı Orijinal LCD TV Power Board 30036822

Vestel üretimi LCD televizyonların yanı sıra Toshiba, JVC, Telefunken, Seg, Regal, Finlux gibi Vestel şaseli 32 inç, 37 inç, 40 inç ve 42 inç LCD televizyon serilerinde yıllarca güvenle kullanılan orijinal Vestel üretimi 17PW20 V2 şase kodlu televizyon besleme kartıdır (Power Supply Unit). Teknik servis laboratuvarımızda ana regülasyon voltaj hatları (24V, 12V, 5V, 3.3V), standby devresi akım kararlılığı ve yüksek voltaj invertör besleme çıkışları yük altında test cihazlarıyla kontrol edilerek onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kart üzerinde 17PW20 V2 fabrikasyon şase baskısı ve 30036822 ile 30036809 trafo kodlamaları yer almaktadır.

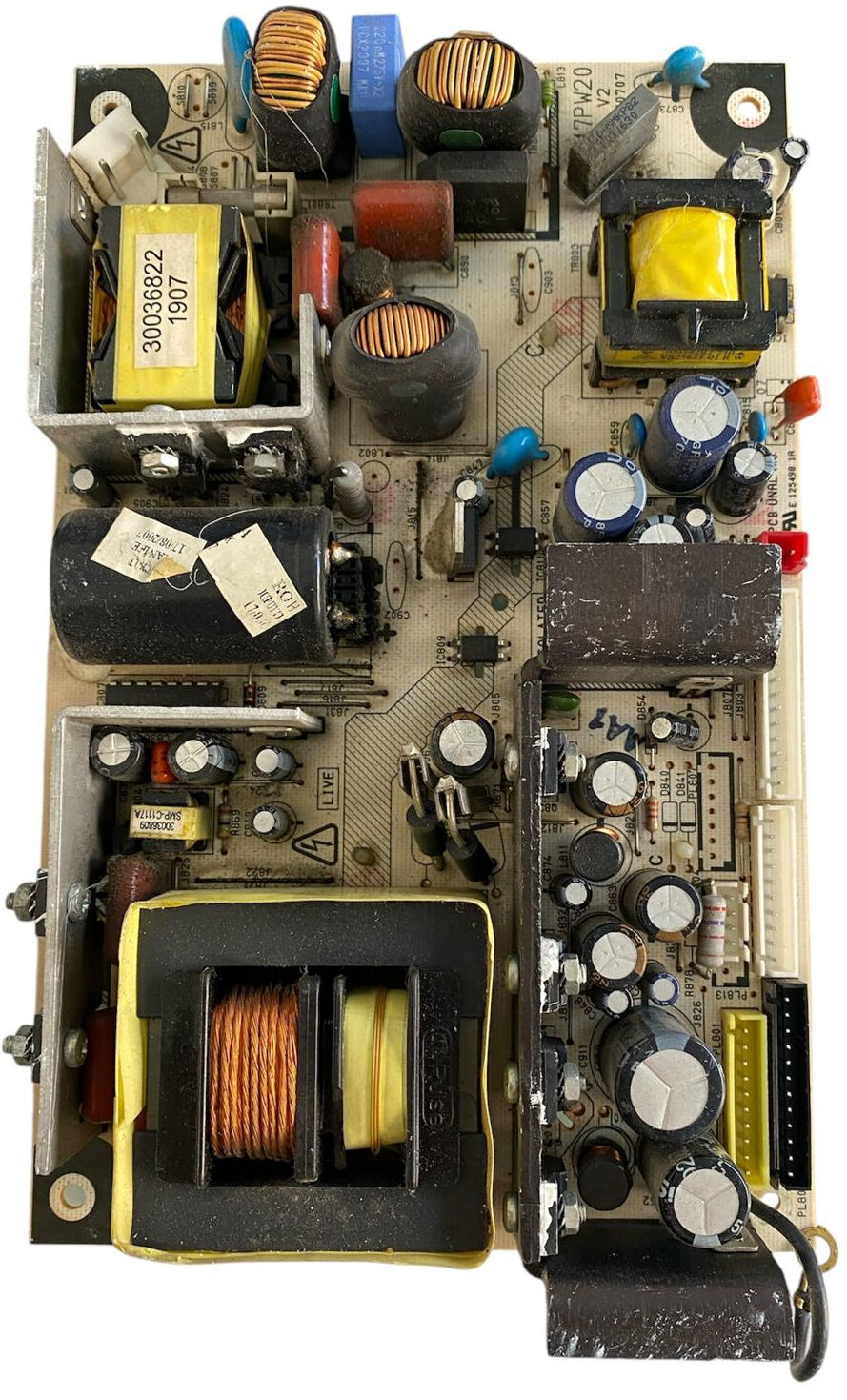

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Üst kısımdaki AC şebeke giriş soketinden giren akım; dikey cam sigorta, mavi renkli yüksek voltaj kutupsuz MKP dalga bastırma kondansatörleri ve çift katlı sargılı şebeke EMI filtre bobinleriyle süzülür. Köprü diyot doğrultucu katı şebekeyi doğrultarak sol taraftaki dikey yerleşimli büyük silindirik ana filtre kondansatörüne aktarır.

• SMPS ve Yardımcı Voltaj Yönetimi: Sol üst taraftaki alüminyum soğutuculu kat içinde yer alan 30036822 kodlu ana trafo ve sol-orta kısımdaki 30036809 SMP-C1117A yardımcı standby trafosu, bağlı oldukları PWM kontrol entegreleri ve yüksek voltaj MOSFET’leri ile sistemin çalışması için gereken kararlı gerilimleri üretir.

• Sekonder Doğrultucu ve Dağıtım Katı (COLD Bölgesi): Sağ tarafta dikey olarak konumlandırılmış geniş siyah metal soğutucu bloklar, sekonder çıkışındaki yüksek hızlı doğrultucu şotki diyotlarının ısı dağılımını sağlar. Sağ alttaki elektrolitik kondansatör grupları çıkış gerilimlerini süzerek hemen yanlarındaki PL801 (siyah) ve PL813 (sarı) soket grupları üzerinden ana karta ve invertör kartlarına temiz DC akım dağıtır.
