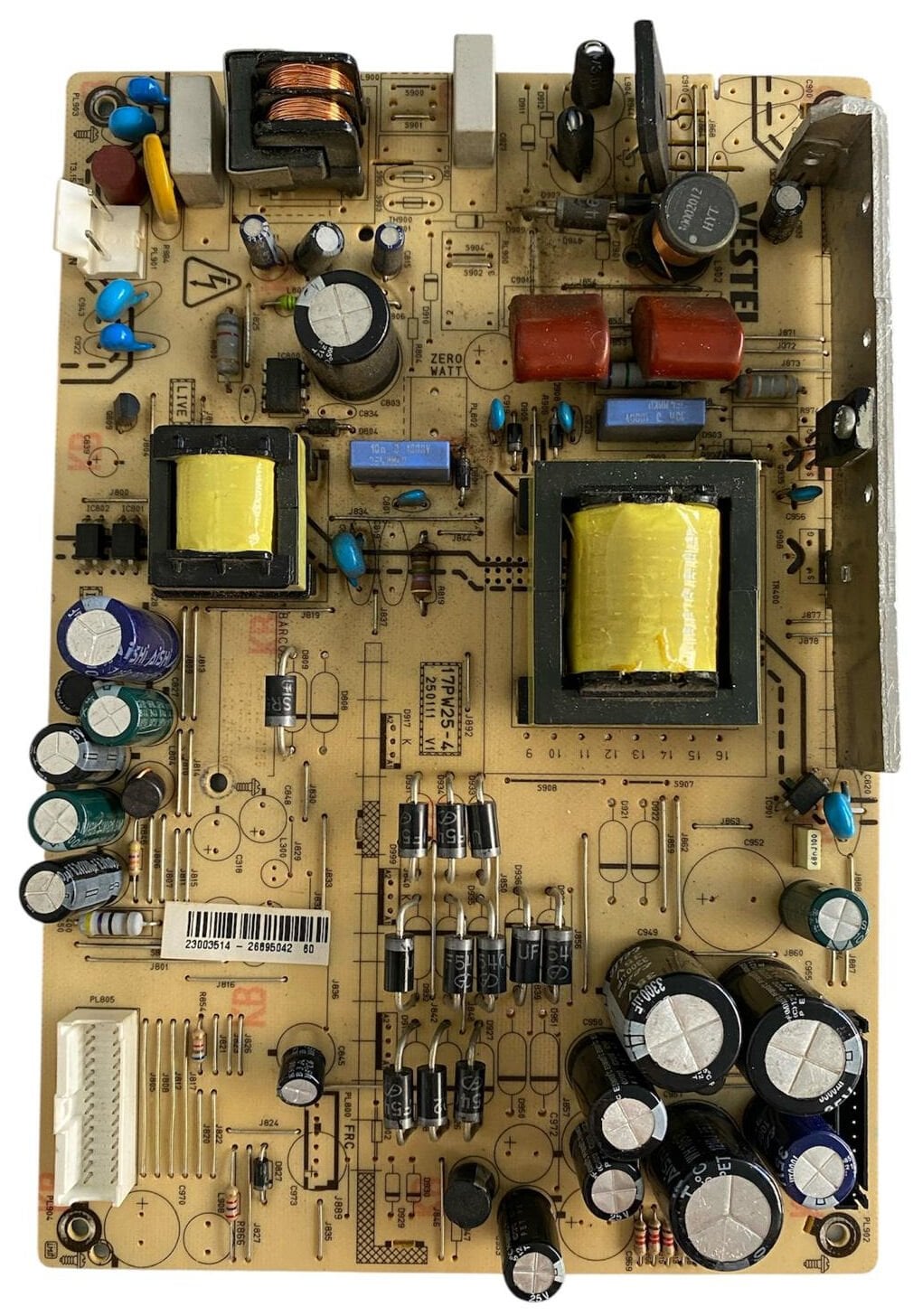

Vestel 17PW25-4 Besleme Kartı – Orijinal LED / LCD TV Çıkma Power Supply (23003514)

Vestel başta olmak üzere Regal, SEG, Finlux, Telefunken ve Toshiba gibi Vestel şasili geniş ekran (özellikle 32 inç, 40 inç ve 42 inç) LED ve LCD televizyon modellerinde uzun yıllar güvenle kullanılan, 17PW25-4 parça numaralı orijinal çıkma televizyon besleme (Power Supply) kartıdır. Şebekeden gelen $220\text{V}$ alternatif akımı, cihazın ana kartının (Main Board) çalışması ve arka aydınlatma (Inverter/Backlight) sisteminin beslenmesi için ihtiyaç duyduğu farklı kademelerdeki yüksek kararlı DC voltaj değerlerine dönüştüren çift trafolu, ağır hizmet tipi bir güç modülüdür. Isı dağılımı için sağ kenarına geniş bir metal soğutucu blok entegre edilmiş, yüksek akım dayanımlı bej renkli PCB şasisi üzerine inşa edilmiştir.

Kartın teknik devre anatomisi incelendiğinde; şebeke giriş katmanında ani akım şoklarını sönümleyen kalın EMI filtre bobinleri, mavi sigorta/varistör grupları ve hemen ardından voltajı doğrultan köprü diyot bileşenleri yer alır. Kartın üzerinde biri stand-by ve ana regülasyon hatlarını, diğeri ise yüksek güç tüketimli inverter/aydınlatma hatlarını süren sarı izole bantlı iki adet büyük yüksek frekanslı güç trafosu konumlandırılmıştır. Sekonder (soğuk) çıkış katmanında voltaj dalgalanmalarını sıfırlayan çok sayıda yüksek kaliteli elektrolitik kondatör grubu, doğrultucu şok diyotları ve ana karta temiz akım ileten geniş dikey beyaz soket bağlantısı (PL805) mevcuttur. Kartın sol alt kısmında parça takibi için basılmış olan 23003514 - 26895042 60 serileştirme verilerini barındıran fabrikasyon teknik takip barkodu yer almaktadır. Ayrıca PCB üzerinde 250111 V1 fabrikasyon revizyon baskısı da mevcuttur.
