Vestel 17PW26-3 Besleme Kartı Orijinal Power Board LCD TV

Vestel fabrikası üretimi olan; Toshiba, Regal, SEG, Finlux, Telefunken gibi markaların 32 inç, 37 inç ve 40 inç LCD televizyonlarında ortak güç platformu olarak kullanılan orijinal 17PW26-3 şase kodlu televizyon besleme kartıdır (Power Supply Unit / PSU). Teknik servis laboratuvarımızda ana kartı tetikleyen gerilim hatları, yüksek akım inverter beslemeleri ve regülasyon hatları suni yük altında test edilerek kararlılığı onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın üzerindeki dâhili serigrafi baskıda ve yeşil etiket grubunda PW26-3 kodu net bir şekilde tescil edilmiştir.

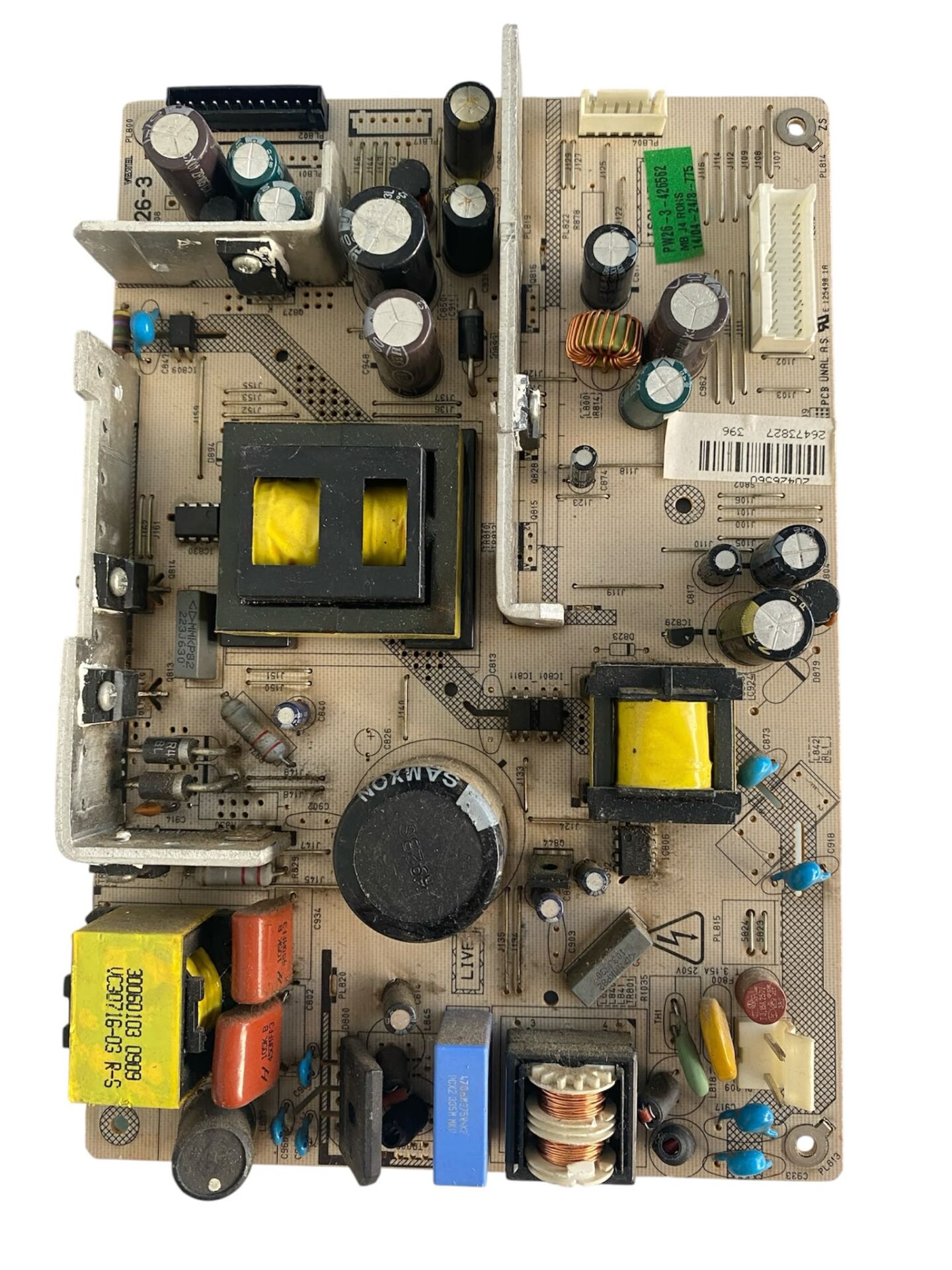

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş ve AC Koruma Katı (LIVE Bölgesi): Sağ alt köşede şebekeden gelen AC 220V akımını alan giriş katı, porselen dâhili sigortalar, koruyucu varistörler ve hemen önünde şebeke parazitlerini süzmek için konumlandırılmış bakır sargılı yatay filtre bobini yer alır.

• Primer ve Güç Depolama Katı (HOT): Kartın tam merkezinde, şebeke yüksek voltajını doğrultup depolayan büyük dikey silindirik orijinal Samxon marka ana filtre kondansatörü yer almaktadır. Sol alt köşede ise 30060103 kodlu dikey trafo katı ve kırmızı kutupsuz kondansatör blokları sistemi destekler. Kart üzerinde akım elemanlarını maksimum seviyede koruyan 3 adet dikey alüminyum soğutucu blok konumlandırılmıştır.

• Sekonder ve Çıkış Voltaj Katı (COLD): Orta şeritte iki adet sarı kaplamalı SMPS ana trafosu yer alır. Sağ üst köşede ana karta ve inverter kartlarına voltaj taşıyan beyaz renkli dikey ve yatay konumlandırılmış çoklu pin konnektör yuvaları sıralanmıştır. Çıkış katında voltajı pürüzsüzleştiren yüksek kaliteli elektrokimyasal kondansatör grupları yer almaktadır.
