Vestel 17PW26-4 Besleme Kartı Toshiba Regal SEG Telefunken Orijinal Temiz Söküm TV Power Board

Vestel grubu (Vestel, Toshiba, Regal, SEG, Telefunken, Finlux) 26 inç ve 32 inç LCD televizyon modelleriyle tam uyumlu, orijinal 17PW26-4 şase kodlu güç besleme (Power Supply) kartıdır. Şebeke gerilimini süzerek anakart, inverter kartı ve t-con modülü için gerekli tüm sekonder voltajları (5V, 12V, 24V) en yüksek kararlılıkla üreten orijinal fabrikasyon yedek parçadır.

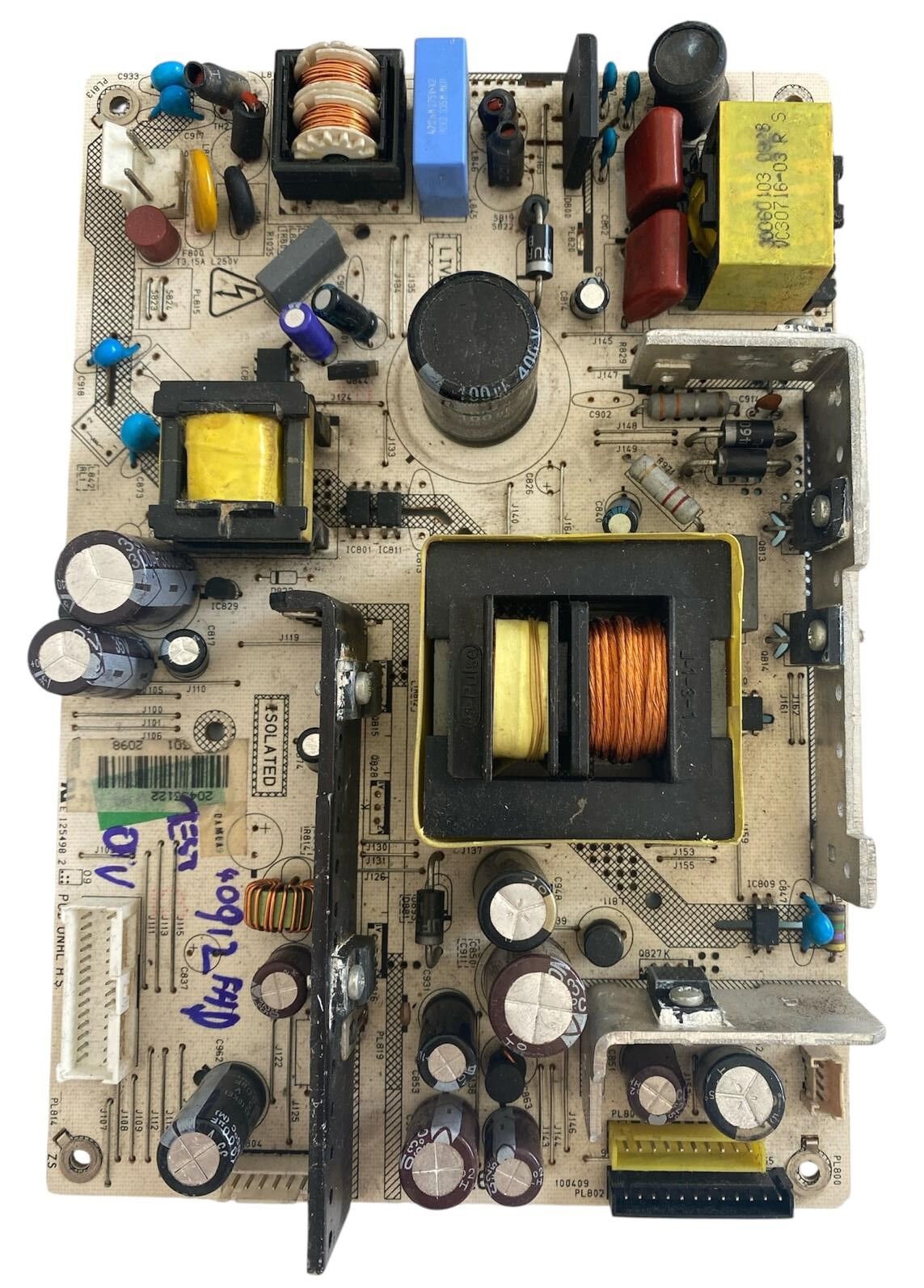

Kartın donanımsal bileşen mimarisi ve teknik anatomisi incelendiğinde; sağ üst köşe düzleminde şebeke elektrik giriş konnektörü (PL801), emniyet sigortası, parazit bastırıcı mavi disk kondansatörler ve çift kademeli EMI filtre şok bobinleri yer alır. Giriş filtre katının hemen solunda, şebeke yüksek gerilimini doğrultup süzmekle görevli yan yana konumlandırılmış iki adet büyük dikey siyah silindirik ana filtre kondansatörü konumlandırılmıştır. Kartın tam merkezinde, sarı izolasyon bandıyla tamamen kaplanmış büyük boyutlu ana switching trafosu (TR802) ile hemen sağında stand-by ve yardımcı voltajları üreten daha küçük yapılı sarı izolasyonlu ikinci bir trafo (TR801) yer almaktadır. Güç MOSFET transistörleri ve hızlı doğrultucu şotki diyotlar, yüksek ısı mukavemeti sağlamak adına kart boyunca dikey olarak uzanan 3 adet geniş yüzeyli ve kanatçıklı mat alüminyum soğutucu blok (Heatsink) üzerine fabrikasyon olarak vidalanmıştır. Kartın sol ve alt kenarlarında, regüle edilen akımları anakarta ve inverter paneline taşıyan beyaz renkli çoklu pin çıkış soketleri (PL802, PL804 vb.) yıpranmamış ve eksiksiz durumdadır. PCB üzerinde tescilli şase kodu belirgin beyaz baskı ile 17PW26-4 olarak işlenmiştir.
