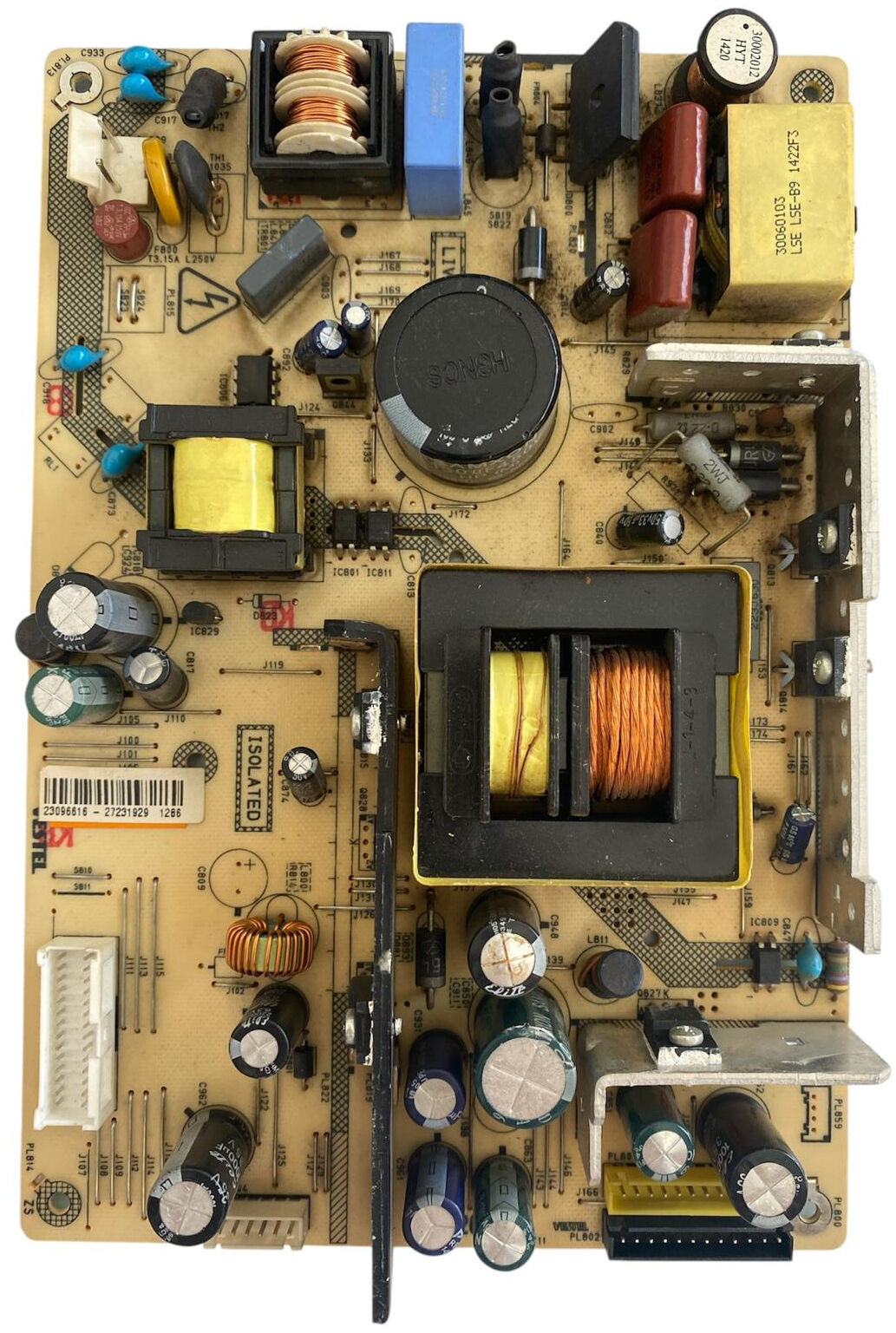

Vestel 17PW26-5 Besleme Kartı Orijinal 23096616 Power Supply Board

Ortaca Ufuk Elektronik güvencesiyle satışa sunulan, Vestel başta olmak üzere Regal, SEG, Finlux, Telefunken, Toshiba, JVC, Hitachi, Hi-Level gibi Vestel şaseli 32 inç (82 Ekran), 39 inç (99 Ekran), 40 inç (102 Ekran) ve 42 inç (106 Ekran) LCD ve LED televizyonlarda ortak kullanılan orijinal Vestel üretimi 17PW26-5 şase kodlu televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kartı besleyen tüm kararlı DC regülasyon çıkışları ve invertör/sürücü katı suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sol tarafta konumlandırılmış orijinal VESTEL logosu ve orijinal fabrika takip barkod etiketleri yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Sol üst köşeden giren AC şebeke akımı; koruma sigortası, varistör, çift sargılı şebeke EMI filtre bobinleri ve kutupsuz filtre kondansatörleri ile süzülür. Doğrultucu köprü diyot katından geçen akım, kartın tam orta-üst kısmında dik olarak konumlandırılmış 1 adet yüksek kaliteli siyah koruma kapaklı yüksek voltaj ana filtre kondansatörüne aktarılarak kararlı DC gerilime dönüştürülür.

• SMPS ve Güç Yönetimi: Kartın sağ üstünde yer alan güçlü 30060103 LSE LSE-B9 ana trafosu ve ortadaki yardımcı trafo grubu, bağlı oldukları PWM kontrol entegreleri ve soğutucu bloklara monte edilmiş anahtarlama mosfetleri ile birlikte sistemin ihtiyaç duyduğu tüm regüleli voltajları yüksek kararlılıkla üretir.

• Sekonder Doğrultucu ve Dağıtım Katı (COlD Bölgesi): Alt grupta yer alan yüksek kaliteli elektrolitik filtre kondansatör grubu ve doğrultucu diyotlar, üretilen gerilimleri süzerek çıkış soketlerine aktarır. Sol alttaki çoklu beyaz soket grubu üzerinden ana karta kararlı DC besleme voltajları iletilir.
