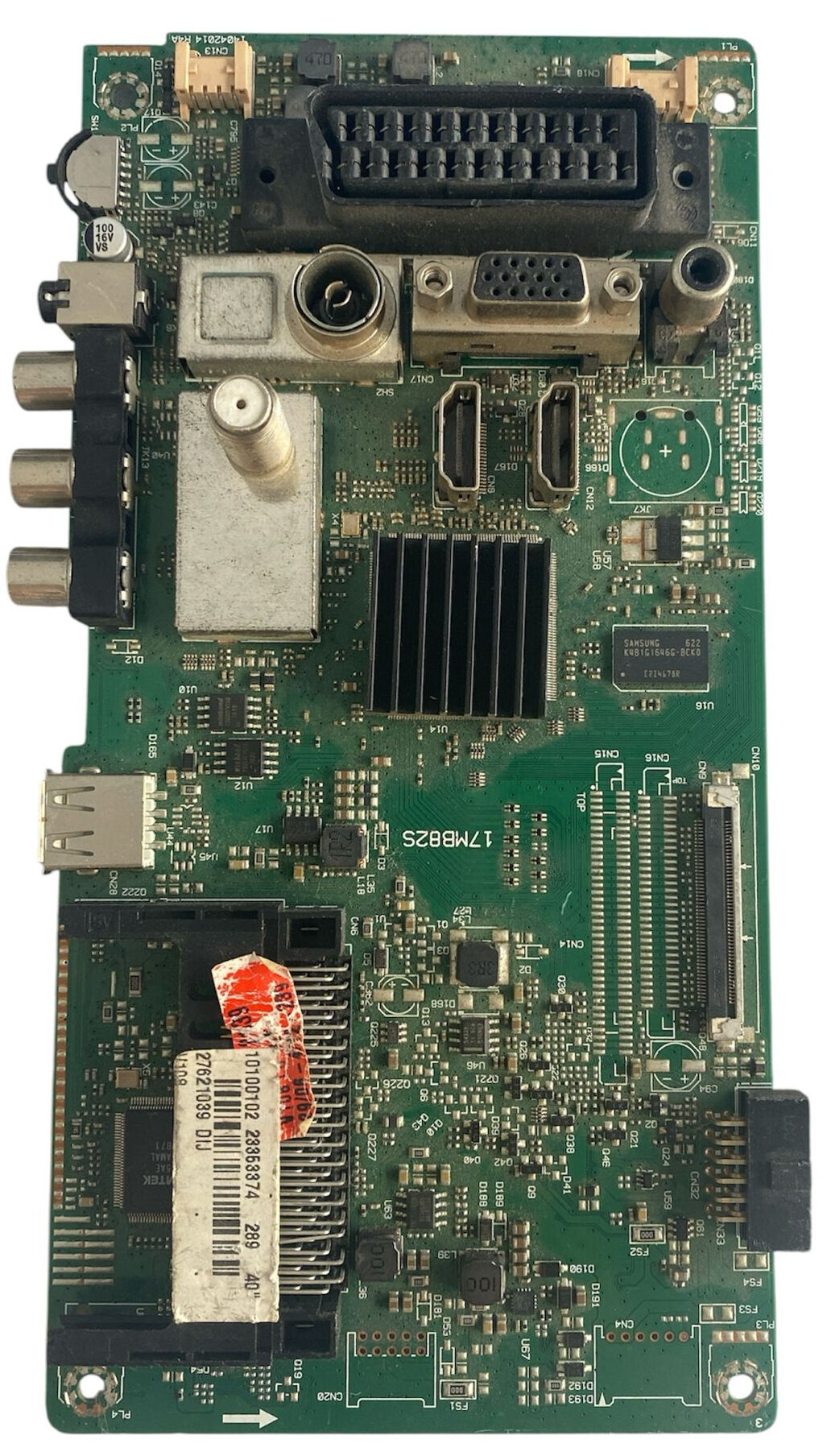

Vestel 40FA5050 TV Anakart 17MB82S Orijinal 40'' 23363374 Main Board
Vestel 40FA5050 model 40 inç (102 Ekran) LED televizyonlar başta olmak üzere aynı şase yapısını, 40" panel SPI/NAND flaş yazılım parametrelerini ve donanım mimarisini kullanan Vestel üretimi (Regal, SEG, Finlux, Hi-Level vb.) televizyon gruplarıyla %100 uyumlu orijinal 17MB82S model koduna sahip televizyon ana kartıdır (Main Board). Teknik servis laboratuvarımızda panel LVDS sinyal hatları, tüm kaynak giriş arabirimleri ve ses çıkış katları test edilerek kararlılığı onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın üzerinde dâhili beyaz fabrikasyon baskı ile 17MB82S şase kodu, barkod etiketinde ise 23363374 parça numarası ve 40" ekran doğrulaması yer almaktadır.
Kartın donanımsal bileşenleri ve katman mimarisi incelenişinde:
-
İşlemci ve Bellek Mimarisi: Kartın merkezinde, sistem arabirim geçişlerini ve görüntü sinyallerini yöneten Mediatek tabanlı ana BGA işlemci yer alır. İşlemci üzerinde ısıl kararlılığı korumak amacıyla fabrikasyon yerleştirilmiş dikey kanallı küçük siyah renkli alüminyum soğutucu blok (heatsink) mevcuttur. Soğutucunun hemen sağında ise sistem kararlılığını destekleyen orijinal SAMSUNG RAM entegresi konumlandırılmıştır.
-
Geniş Giriş-Çıkış Port Arabirimleri: Üst kısımda eski ve yeni nesil bağlantıları bir arada sunan 1 adet geniş siyah SCART soketi, analog bilgisayar bağlantısı için dikey dâhili VGA (PC) portu, yan yana konumlandırılmış 2 adet dikey HDMI arayüzü ve kulaklık ile koaksiyel dijital ses çıkış yuvaları yer alır. Sol kenarda ise dikey sıralanmış 3'lü analog RCA AV giriş konnektörleri ve dikey 1 adet USB multimedya portu konumlandırılmıştır.
-
Yayın Altyapısı ve Kart Yuvaları: Sol alt tarafta şifreli yayın platform kartlarının takıldığı dikey geniş siyah plastik CI modül slotu (
CN28) yer alır. Üst panelde ise biri analog/karasal yayın yuvası diğeri ise metal zırhlı kutuya bağlı dikey uydu (LNB) giriş soket kovanı olmak üzere çift tunerli yapı mimarisi mevcuttur. Sağ alt kenarda ise ekran paneline görüntü aktarımını sağlayan dikey LVDS ekran konnektör yuvası ve güç kartından voltaj alan siyah besleme soketi konumlandırılmıştır.
