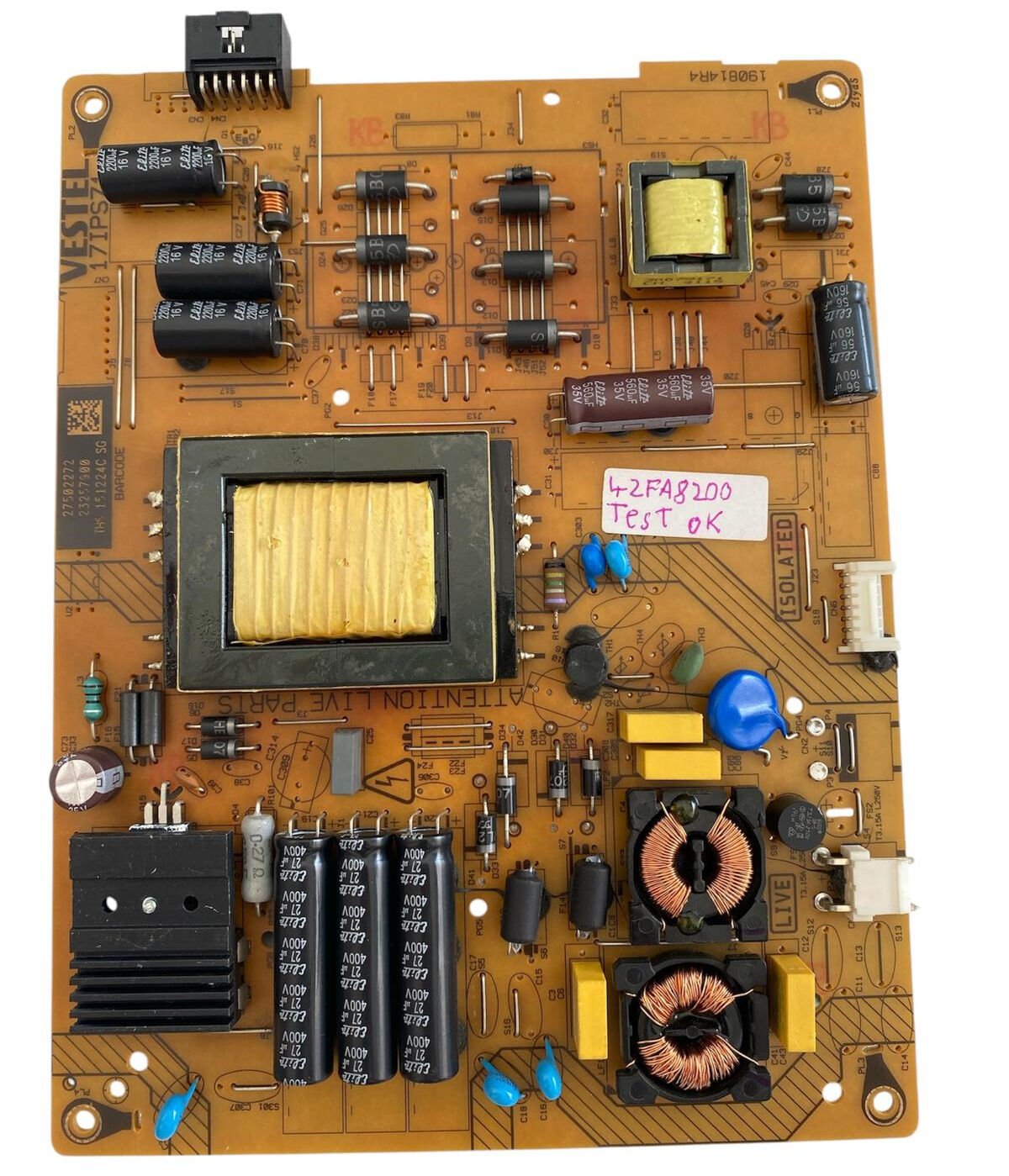

Vestel 42FA8200 Besleme Kartı 17IPS71 Orijinal TV Power Supply (23257900)

Vestel 42FA8200 başta olmak üzere Vestel şaseli tüm 40", 42" ve 43" LED televizyon modelleriyle %100 fabrikasyon uyumlu, orijinal Vestel üretimi 17IPS71 (Revizyon No: 190814R4) televizyon güç besleme (Power Supply) kartıdır. Kart üzerindeki sarı zeminli teknik etiket alanında 23257900 spesifik parça barkod numarası dâhili olarak yer almaktadır. Televizyonun ana kart, panel ve t-con voltaj regülasyonlarını sağlayan, yüksek kararlılık moduna sahip orijinal yedek parçadır.

Kartın donanımsal güç bileşenleri ve katman mimarisi incelendiğinde:

• Giriş ve Doğrultma Katı (LIVE Bölgesi): Sağ alt köşede AC şebeke elektrik giriş konnektörü (PL1), hemen üstünde akım koruma sigortası (T3.15A L250V), parazit süzücü çift sargılı şok filtre bobinleri ve sarı EMI kondansatörleri yer alır. Sol alt tarafta ise dikey sıralı nizamda konumlandırılmış 4 adet mat siyah yüksek voltaj Elite marka ana filtre kondansatörü (400V 27µF) yer almaktadır. Sol köşede geniş yüzeyli siyah alüminyum soğutucu blok üzerine sabitlenmiş güç anahtarlama MOSFET grubu bulunur.

• Güç Dönüşüm Katı (SMPS): Kartın sol-orta düzleminde, primer ve sekonder hatları birbirinden ayıran, yüksek gerilimi sistem voltajlarına dönüştüren kalın sarı sargılı ana güç trafosu konumlandırılmıştır. Sağ üst tarafta ise sistemin stand-by ve ek voltajlarını destekleyen yardımcı küçük bir trafo yer almaktadır.

• Çıkış ve Regülasyon Katı (ISOLATED Bölgesi): Üst grupta ana karta besleme voltajlarını (12V / 24V / 5V Standby) aktaran ana güç çıkış soketi (PL2) ve dikey konumlandırılmış siyah Elite marka yüksek sığalı filtre kondansatörleri (2200µF 16V) yer alır. Panel içi LED barlarını süren dâhili LED sürücü voltaj hatları da bu çıkış mimarisine entegredir.
