Vestel 55CA9550 Besleme Kartı 17PW03-9 Orijinal 23246768 Power Board

Vestel 55CA9550 modeli 55 inç Smart LED televizyon başta olmak üzere Vestel fabrikalarında üretilen uyumlu büyük ekran (50-55 inç) televizyon serileriyle %100 uyumlu orijinal 17PW03-9 (Üretim Kodu: 23246768) şase kodlu yüksek performanslı televizyon besleme kartıdır (Power Supply). Teknik servis laboratuvarımızda ana kartı tetikleyen tüm stand-by gerilim çıkış hatları, sekonder güç regülasyon katları ve arka panel aydınlatmasını süren yüksek voltaj kanalları suni yük altında test cihazlarıyla uzun süreli kontrol edilerek onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın üzerindeki orijinal fabrikasyon beyaz etiket üzerinde 17PW03-9 ve 23246768 kodları açıkça yer almaktadır.

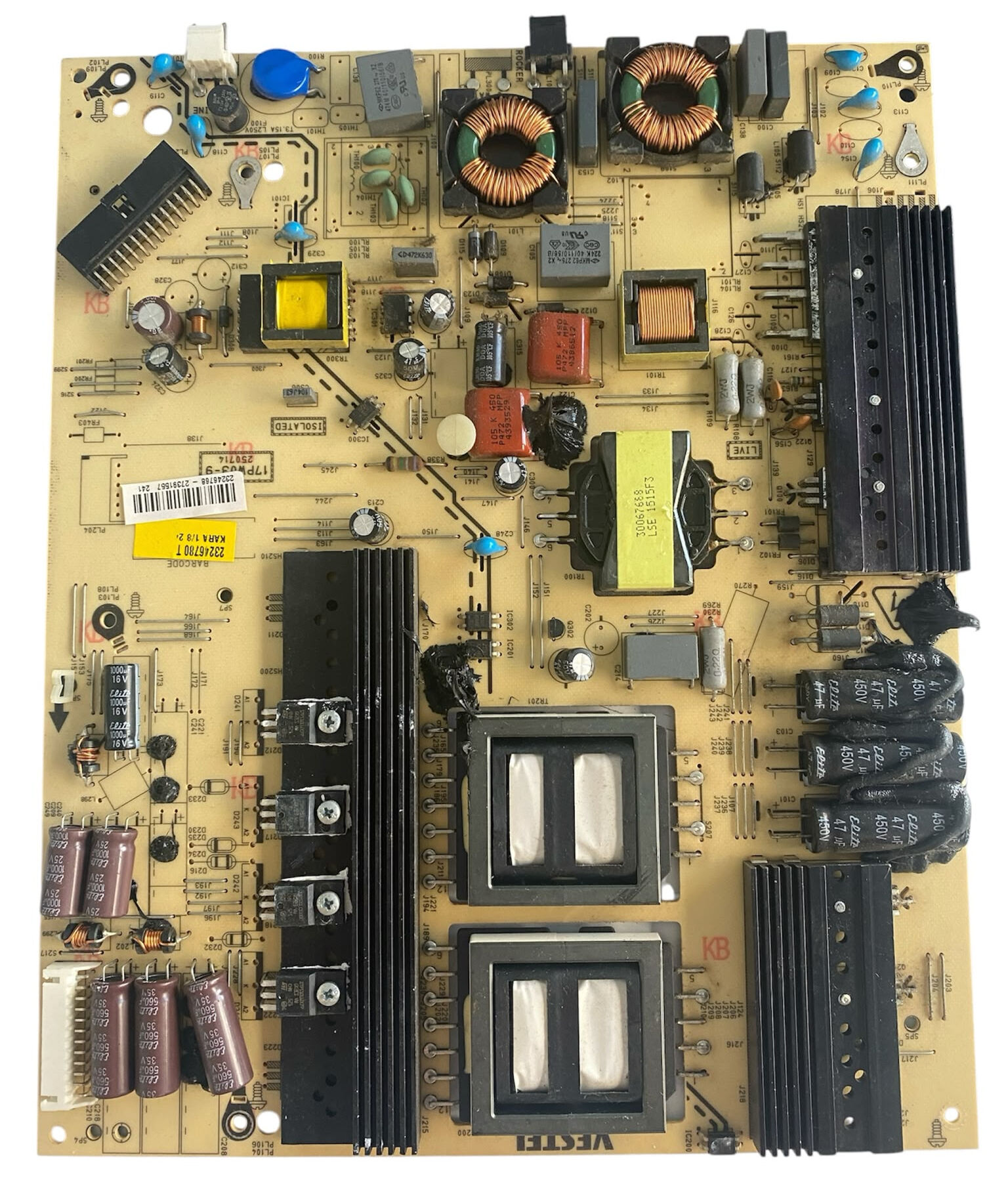

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Çoklu Filtreleme ve Güç Giriş Katı (LIVE Bölgesi): Üst kenarda AC şebeke gerilimini süzen çift katlı dairesel bakır sargılı kalın EMI bobin yapısı, mavi disk koruma elemanları ve gri kutu kutupsuz parazit engelleme kondatörleri sıralanmıştır. Sağ-orta şeritte ise yüksek voltajı doğrultup sistemi maksimum kararlılıkta beslemek üzere kümelenmiş 6 adet dikey konumlandırılmış Elite marka 47µF 450V kalın siyah renkli ana filtre kondansatör grubu yer almaktadır.

• Maksimum Isı Yönetimi ve Trafo Mimarisi: Kart üzerinde yüksek akım ve voltaj altında çalışan MOSFET, transistör ve doğrultucu diyotları korumak amacıyla yerleştirilmiş 3 adet dikey konumlandırılmış geniş yüzeyli siyah renkli alüminyum soğutucu blok (heatsink) mimarisi mevcuttur. Merkezde ve alt şeritte regülasyonu tamamlayan 30067688 LSE 1515F3 kodlu dikey trafo ile alt kısımda 2 adet yan yana yerleştirilmiş büyük kare siyah yalıtımlı ana güç trafoları konumlandırılmıştır.

• Sekonder Çıkış Filtreleri: Sol alt ve sol orta şerit boyunca ana karta temiz ve parazitsiz akım taşınmasını sağlayan dikey kahverengi ve siyah renkli elektrolitik filtre kondatör grupları ile soket bağlantı terminalleri yer almaktadır.
