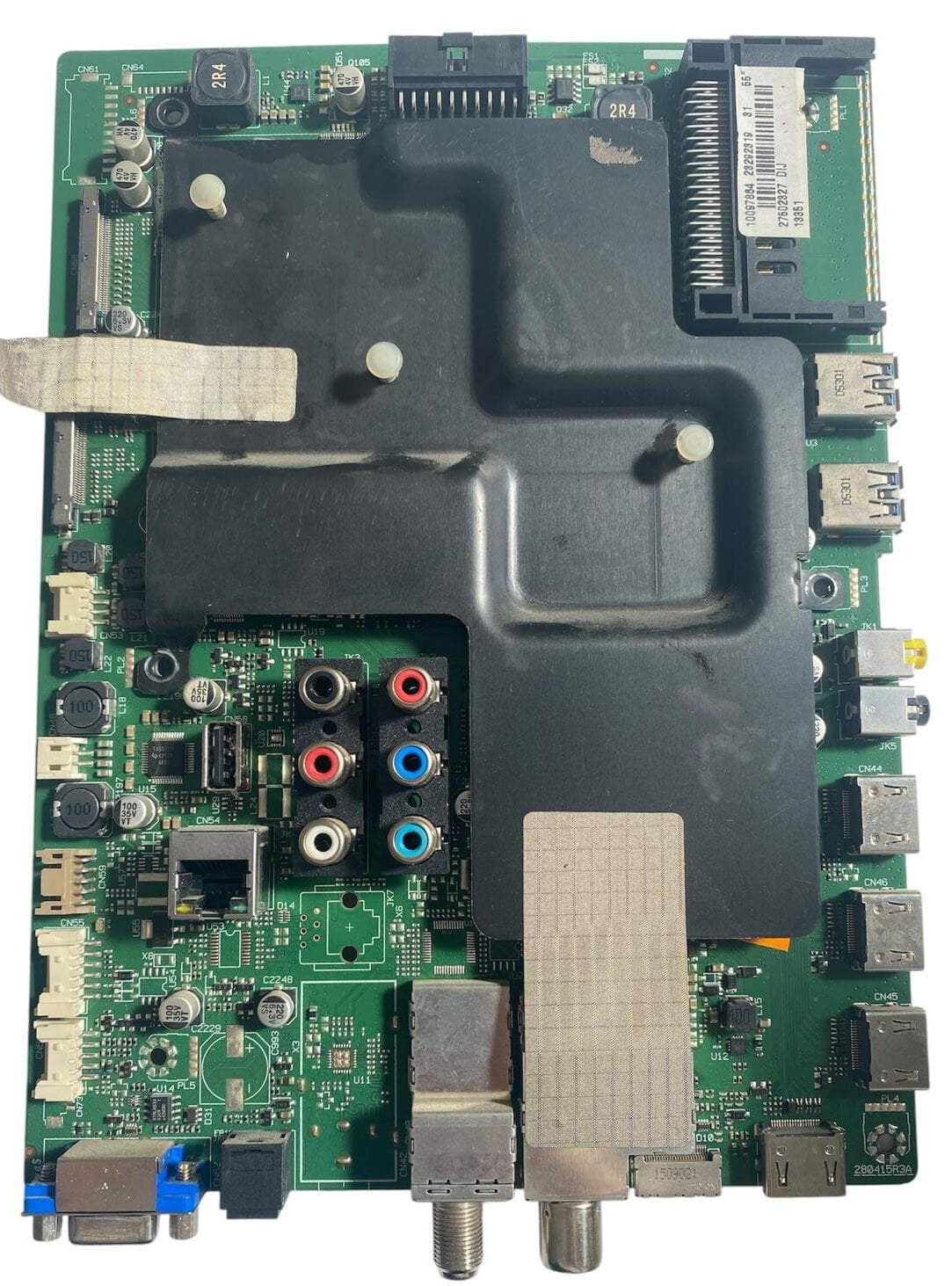

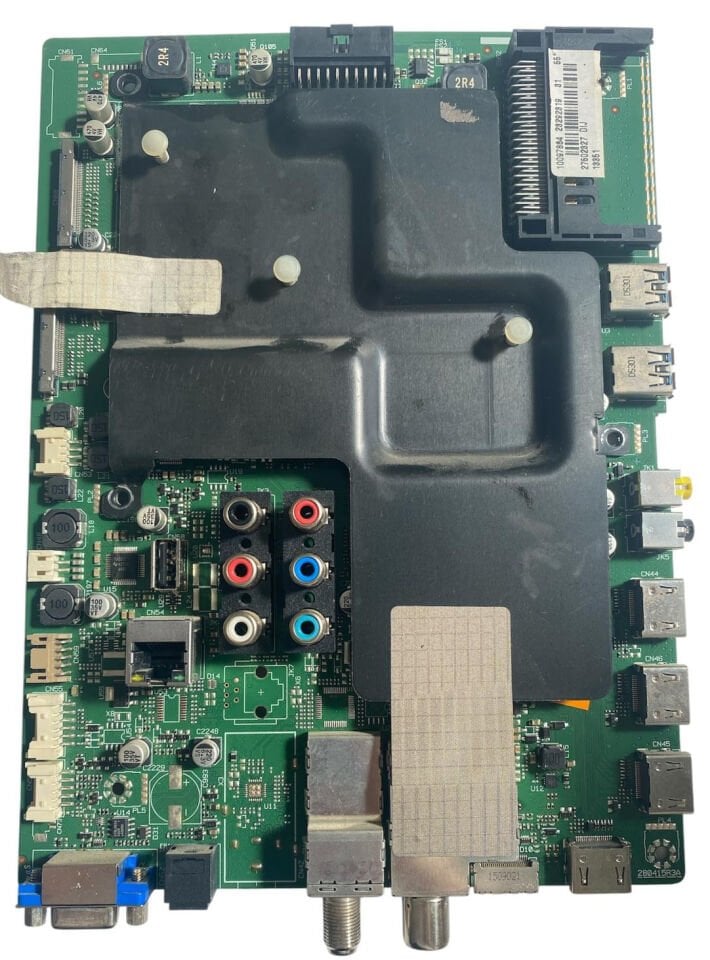

Vestel 55UA9300 Anakart – 17MB100 Orijinal 4K Smart Ultra HD TV Main Board

Vestel’in yüksek çözünürlüklü Ultra HD (4K) görüntü işleme mimarisine, akıllı televizyon (Smart TV) multimedya döngülerine ve kararlı donanım kontrol katmanlarına sahip televizyon serilerinde kullanılan, 17MB100 şase numaralı orijinal televizyon ana kontrol kartıdır (Main Board). Vestel 55UA9300 ve uyumlu 55 inç ($140\text{ ekran}$) 4K Smart LED televizyonların tüm dahili/harici sinyal ayrıştırma, ses frekans yönetimi, internet ağ bağlantı döngüleri ve yüksek çözünürlüklü panel zamanlama senkronizasyonlarını yürütmek üzere tasarlanan bu kart; üzerindeki büyük siyah plastik korumalı/yalıtımlı soğutucu blok altındaki güçlü işlemci mimarisiyle kararlı bir performans sunar.

Zengin bir harici bağlantı paneline sahip olan kart üzerinde; yüksek tanımlı 4K kaynaklar, medya oynatıcılar ve oyun konsolları için yan yerleşimli 3 adet HDMI girişi, USB multimedya portları, kablolu internet erişimi için RJ45 Ethernet (LAN) portu ve analog bilgisayar bağlantıları için VGA (D-Sub) soketi yer almaktadır. Ayrıca harici ses/video aktarımları için komponent ($Y/Pb/Pr$) ile kompozit RCA ses/video konnektör grupları, analog ses sistemleri için harici ses çıkış kanalları, kulaklık/servis jakı, şifreli dijital yayın modülleri için CI ($Common\ Interface$) ortak arayüz yuvası ve 4K uydu yayınları için dahili F konnektörlü uydu ($DVB-S2$) ile karasal/kablolu yayın ($DVB-T2/C$) destekli çiftli metal RF tuner bloğu kart üzerine entegre edilmiştir. Teknik servis laboratuvarımızda uzman teknisyenlerimiz tarafından HDMI veri yolları, tuner sinyal kalitesi, ses amplifikasyon entegreleri ve Smart TV yazılım döngüleri kontrol edilerek onaylanmış TEST OK durumundaktadır.

UYUMLU MODELLER:

• Uyumlu TV Markaları: Başta Vestel 55UA9300 Smart LED TV olmak üzere; iç şasi metal vida yerleşimi, güç besleme (Power) kartı soket yapısı, panel tipine göre LVDS / FFC şerit kablo çıkış mimarisi ve 17MB100 / 23292319 kodları birebir uyuşan tüm Vestel, Regal, Toshiba, JVC ve Finlux uyumlu 4K LED televizyon modelleri.

• Uyumlu Parça / Şase Kodları: Üretici Parça Kodu: 23292319, Vestel Şase Kodu: 17MB100, Sağ Üst Köşedeki Barkodlu Servis Etiket Kodları: 10097884 23292319 81 55", 27602327 DIJ 13351, PCB Baskı Kodu: 280415R3A.

⚠️ TEKNİK NOT: 4K Smart LED TV ana kontrol kartıdır (Main Board). Vestel’in 17MB100 şaselerinde şebeke gerilimindeki ani dalgalanmalara, yaşlanmaya bağlı voltaj çökmelerine veya ana işlemci/SPI-NAND Flash bellek yollarındaki (EEPROM) deformasyonlara bağlı olarak; cihazın ön panelindeki standby LED ışığının hızlı hızlı yanıp sönmesi ve televizyonun açılmaması, Vestel logosunda takılı kalması (çökme arızası), cihazın ilk açılışta akıllı TV modunda donması veya harici HDMI kaynaklarını algılamaması gibi kronik donanımsal/yazılımsal arızalar görülebilmektedir. Sipariş vermeden önce cihazınızın arkasını açarak arızalı orijinal kartın üzerindeki 17MB100 şase kodunu ve 23292319 parça barkodunu "5e4df9be-a553-4b90-810d-e0dac307cb3b.jpg" isimli ürün resmimizle birebir karşılaştırarak satın alınız.
