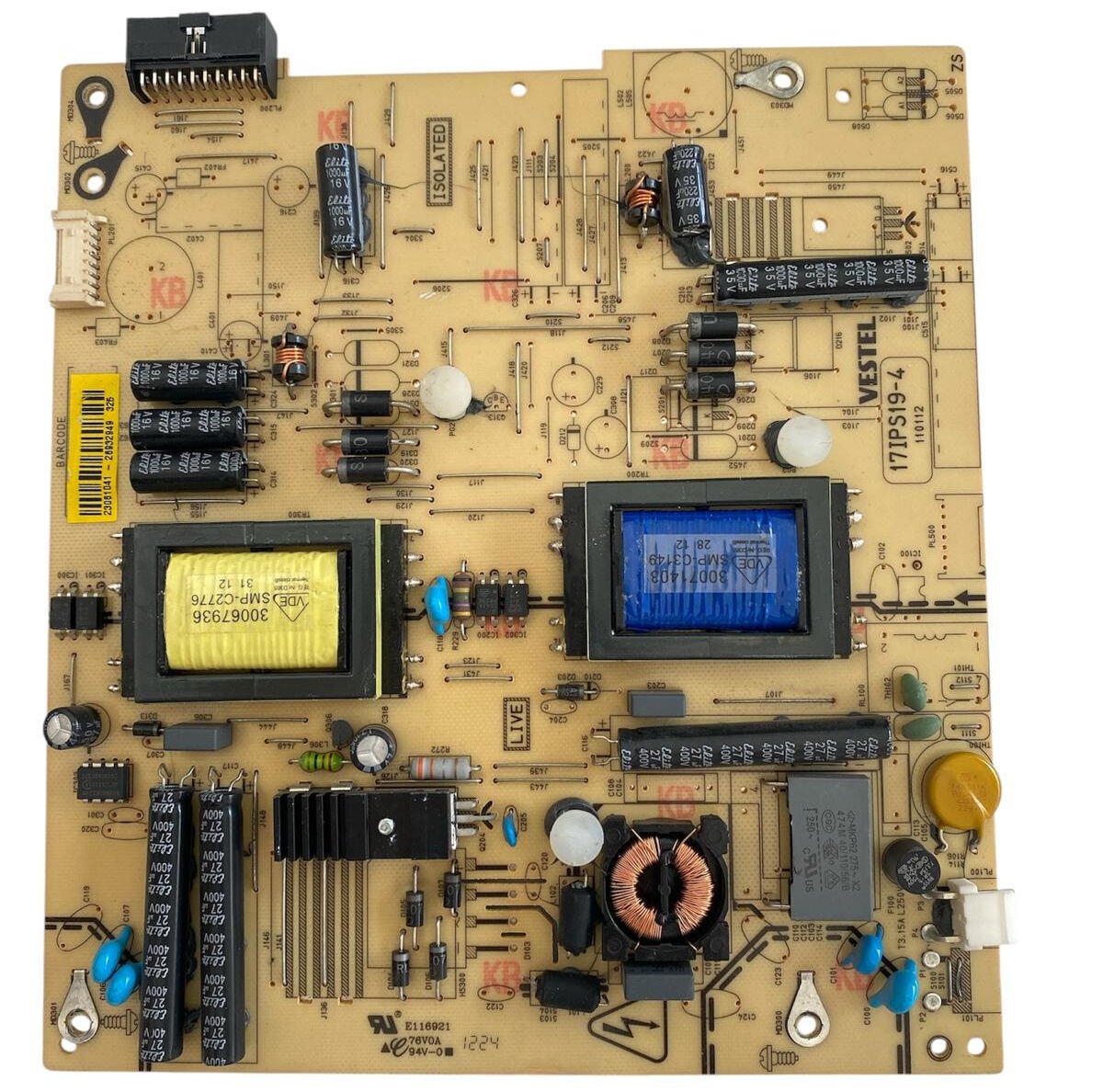

Vestel Satellite 32PF5045 Besleme Kartı 17IPS19-4 Orijinal TV Power Supply (Barkod: 23061041)

Vestel Satellite 32PF5045 başta olmak üzere Vestel şasesi kullanan (Regal, Seg, Finlux, Hi-Level, Nexon, Toshiba) 32 inç dâhili uydu alıcılı LED televizyon modelleriyle %100 fabrikasyon uyumlu, orijinal Vestel üretimi 17IPS19-4 (Üretim Seri No: 110112) televizyon güç besleme (Power Supply) kartıdır. Sol tarafta yer alan sarı zeminli etiket üzerinde 23061041 - 26932949 spesifik barkod numaraları basılıdır. Televizyonun ana işlemci katmanlarını, tuner voltajlarını ve ekran içi dâhili LED arka aydınlatma akımını en kararlı seviyede regüle eden orijinal yedek parçadır.

Kartın donanımsal güç bileşenleri ve katman mimarisi incelendiğinde:

• Giriş ve Doğrultma Katı (LIVE Bölgesi): Sağ alt köşede yer alan AC şebeke elektrik giriş konnektörü (PL100), parazit ve yüksek frekans süzücü EMI şok bobini, dikey cam koruma sigortası (T3.15A L250V) ve mavi yüksek gerilim kondansatörleri yer alır. Sol alt tarafta ise dikey dizilime sahip, yüksek ısıya dayanıklı mat siyah orijinal Elite marka ana filtre kondansatör grubu konumlandırılmıştır.

• Güç Dönüşüm Katı (Trafolar): Kartın sol orta düzleminde SMPS anahtarlamasını gerçekleştiren sarı yalıtım sargılı 30067936 (VDE SMP-C2776 31 12) ana güç trafosu yer alır. Hemen sağında ise panel arka aydınlatmasını tetikleyen mavi yalıtım sargılı 30071408 (VDE SMP-C3149 28 12) invertör/sürücü şok trafosu dikey olarak konumlandırılmıştır.

• Çıkış ve Filtre Grubu (ISOLATED Bölgesi): Üst grupta anakarta dâhili voltaj yollarını taşıyan ana güç konnektörü (PL200) ve dikey konumlandırılmış yüksek kaliteli siyah Elite marka filtre kondansatörleri (1000µF 16V ve 220µF 35V) yer alır. Sol üst tarafta ise panel içi dâhili LED barlarını besleyen özel invertör çıkış soketi (PL201) bulunmaktadır.
