Vestel / Telefunken / Seg / Regal 32'' - 40'' LCD TV Güç Besleme Kartı (Power Supply) - Vestel 17PW26-5 20680269 (27021463) Orijinal

Vestel grubu tarafından üretilen 32 inç ve 40 inç Full HD / HD Ready LCD televizyon markalarında (Vestel, Seg, Regal, Telefunken, Finlux, Techwood, Hitachi, Toshiba, JVC) yaygın olarak kullanılan orijinal Vestel üretimi güç besleme kartı (power supply board / PSU).

Şebeke elektriğinde meydana gelen yüksek voltaj dalgalanmaları, yıldırım düşmesi, elektrik kesintileri veya zamanla kuruyan elektrolitik kondansatörler sonucu ortaya çıkan; televizyona hiç elektrik gelmemesi, ön panel bekleme (standby) ışığının hiç yanmaması veya kırmızı ışığın sürekli yanıp sönerek cihazın açılmaması (standby kilitlenmesi), televizyonun açılmaya çalışırken tık tık / röle sesi verip kapanması, ekran aydınlatmasının veya inverter çıkış voltajlarının kesilmesi gibi kronik güç kartı arızalarının kesin ve orijinal çözümüdür.

Muğla, Ortaca ilçesinde Beşköprü Mahallesi, 251. Sokak, No:1/B adresinde yer alan profesyonel teknik servisimizde, yedek parça satışının yanı sıra LED/LCD televizyonlarınız için uzman kadromuzla anakart tamiri ve hassas Open Cell panel onarımı çözümleri de sunmaktayız.

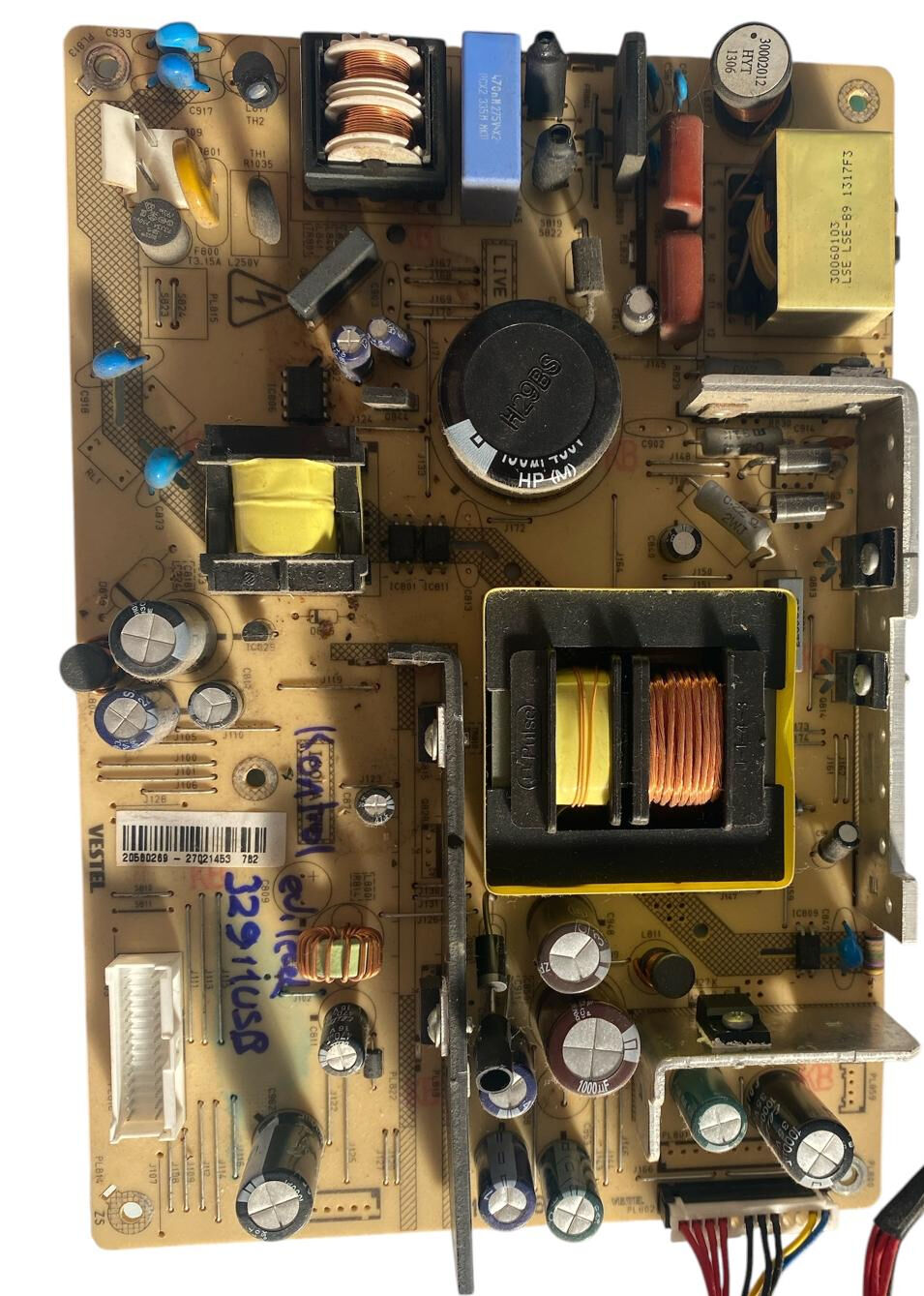

b6137a7e-29be-41cb-a089-50ee2807ae89.jpg görselinde detayları görülen bu orijinal yedek parça, servisimizdeki profesyonel yük test cihazları ve hassas ölçüm ekipmanları üzerinde; primer filtre katı, yüksek voltaj PFC kondansatörü, ana güç trafoları, inverter besleme hatları, regülatör çıkış voltajları (+3.3V, +5V, +12V, +24V) yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır (Kontrol Edildi / Test OK) durumda onaylanmıştır. Ürünümüz temiz durumda, orijinal çıkma yedek parçadır.

Sipariş vermeden önce cihazınızdaki eski kartın üzerindeki 17PW26-5 PCB şase numarasını, barkod etiketindeki 20680269 veya 27021463 parça kodlarını ve kablo soket bağlantılarını kontrol ediniz.

Teknik Özellikler

• Ürün Türü: LCD Televizyon Güç Besleme Kartı (Power Supply Board / PSU)

• Üretici Marka: Vestel Electronics

• Uyumlu TV Modelleri: Vestel, Seg, Regal, Telefunken, Finlux, Techwood, JVC, Hitachi, Toshiba 32" - 40" LCD TV Serileri

• PCB Baskı Kodu: 17PW26-5

• Vestel Parça Kodu (P/N): 20680269 / 27021463 (20680269 - 27021463 782)

• Giriş Voltajı (AC Input): 220V-240V ~ 50Hz

• Giriş Koruması: F600 T3.15A L250V Cam Sigorta, NTC/Varistör Koruma Elemanları ve Çift Katlı EMI Giriş Filtresi

• Transformatör Katı:

  • Ana / PFC Trafosu: LSE LSE-3S7 1317F3 (30060103)

  • Standby & Inverter Sürücü Trafoları: Pulse Yüksek Frekans Transformatörleri

• DC Çıkış Voltaj Değerleri (PL816, PL822 & PL802 Soket Katı):

  • +3.3V / +5V (Standby & İşlemci Beslemesi)

  • +12V (Anakart Ses & Sinyal Katı)

  • +24V (Inverter / CCFL Arka Aydınlatma Sürücü Beslemesi)

  • STBY, SW_ON, PWM_DIM Tetikleme Hatları

• Ürün Durumu: İkinci el, orijinal çıkma, teknik servisimiz tarafından test edilmiş ve onaylanmış (%100 Test OK)

• Fiyatlandırma: Tüm yedek parça fiyatlarımıza %20 KDV dahildir

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

Vestel 17PW26 serisi besleme kartlarında arıza genellikle besleme hatlarındaki diyotların (1N5408 / UF5404 vb.) veya filtre kondansatörlerinin kısa devreye düşmesinden kaynaklanır. Yeni kartı monte etmeden önce televizyonun inverter kartında veya ekran lambalarında (CCFL) herhangi bir kısa devre / aşırı akım çekme durumu olmadığını kontrol etmeniz önerilir.

Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, kart üzerindeki büyük filtre kondansatörünün tamamen deşarj olduğundan emin olunuz ve vida şaselerinin televizyon kasasıyla tam temas etmesini sağlayınız.
