Winstar CTN168-PLV1.0 Besleme Kartı Orijinal WN55UAL 402-TNR Sunny Axen Hi-Level 50 55 inç Power Board

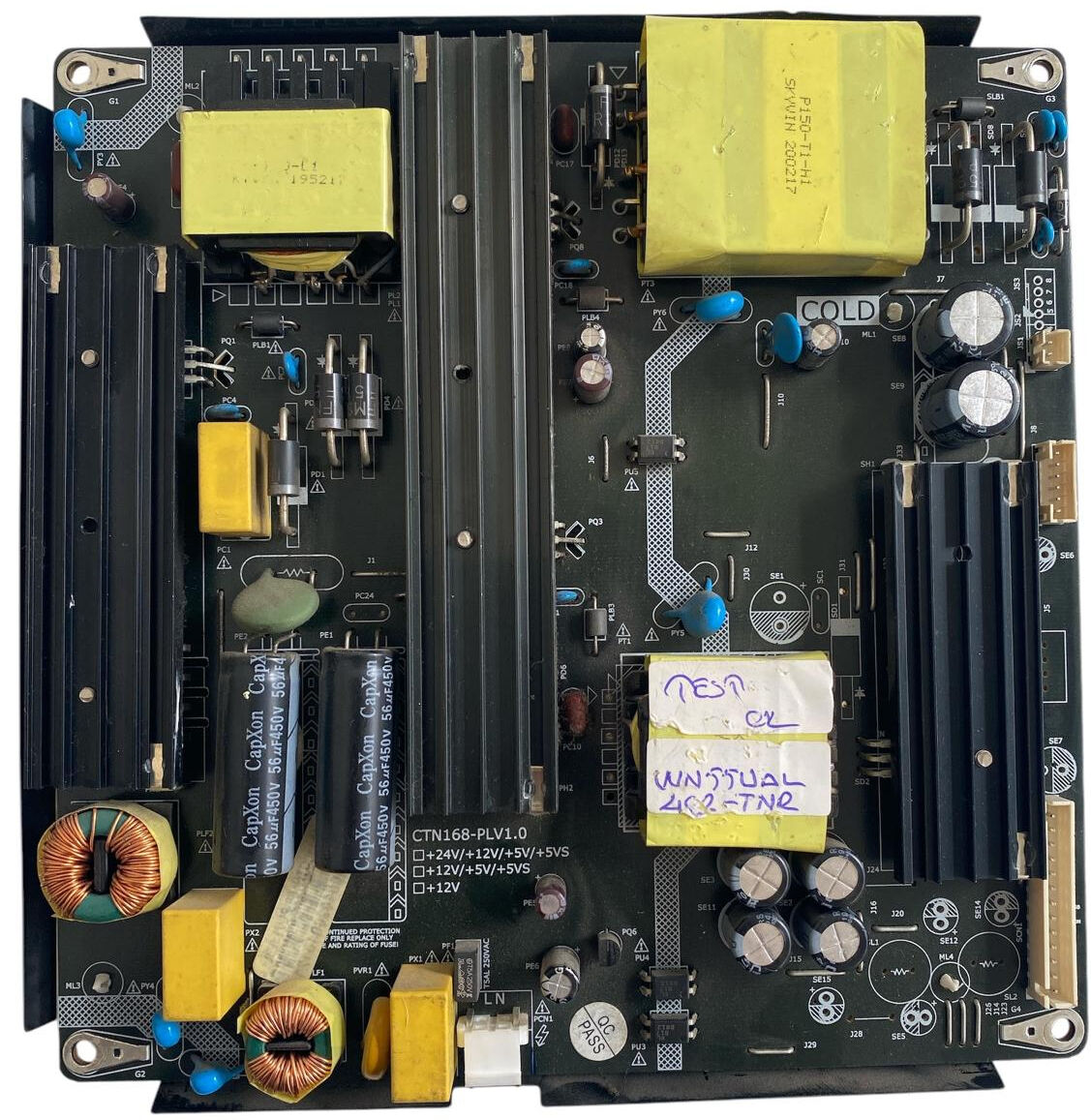

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Winstar, Sunny, Axen, Hi-Level ve Elton markalarının 50 inç ve 55 inç 4K Ultra HD Smart LED TV modellerinde (başta Winstar WN55UAL402 / WN55UAL 402-TNR, Sunny 55 inç, Axen 55 inç serileri olmak üzere) kullanılan orijinal CTN168-PLV1.0 (Trafo Kodu: P150-T1-H1 SKYWIN) dâhili televizyon besleme kartıdır (Power Supply Unit / SMPS Board). Teknik servis laboratuvarımızda stand-by voltaj hatları (+5VS), ana kart, ses ve panel arka aydınlatma katlarını besleyen kararlı DC regülasyon çıkışları (+5V, +12V, +24V) suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde alt orta bölümde ipek baskı ile CTN168-PLV1.0 şase kodu açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC şebeke giriş katından giren akım; emniyet sigortası, toroidal EMI filtre bobinleri (LF1, PLF2), sarı X2 emniyet kondansatörleri ve NTC termistörler ile süzülür. Doğrultucu katından geçen akım, dikey konumlandırılmış 2 adet yüksek kaliteli CapXon 450V 56µF (105°C) yüksek voltaj ana filtre kondansatörüne aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY Bölgesi): P150-T1-H1 SKYWIN trafo blokları, döküm siyah alüminyum soğutucu panellere monte edilmiş MOSFET ve doğrultucu diyot grupları ile anakart ve ses katı için gerekli olan kararlı +5VS, +5V, +12V ve +24V DC gerilim hatlarını üretir.

• Sekonder Regülasyon ve Filtre Katı: Kartın sağ sekonder katında yer alan dikey elektrolitik filtre kondansatör grupları ve siyah soğutucu bloklar, cihazın parazitsiz ve tam kararlı çalışmasını sağlar.
